Wat ass en MCCB?

An MCCB -geformte Fall Circuit breaker- ass e Low-Voltage Schutzapparat deen automatesch e Circuit trennt wann et Iwwerlaascht oder Kuerzschlussbedéngungen erkennt. Am Géigesaz zu enger Sicherung kann se no enger Rees zréckgesat a weiderbenotzt ginn. Bannen am geformte Fall handhabt en thermesch-magnetesche Reesmechanismus zwou Aarbechten: en thermescht Element reagéiert op nohalteg Iwwerlaascht, während e magnetescht Element direkt op Kuerzschlussfehler reagéiert. D'Resultat ass Schutz, dee mat der Aart a Weis wéi richteg elektresch Laascht passt.

Wéini e MCCB ze wielen: Haaptentrée Feeder, Dräi-Phas Verdeelungspanelen, grouss Motorkreesser oder all Punkt wou de potenzielle Kuerzschlussstroum iwwerschreift wat en MCB kann ënnerbriechen.

Wann e MCB genuch ass: endgülteg Ënner-Circuit mat bescheidenen Lasten an niddrege Feelerniveauen - Wunnbrett, Beliichtung a Socket Circuits.

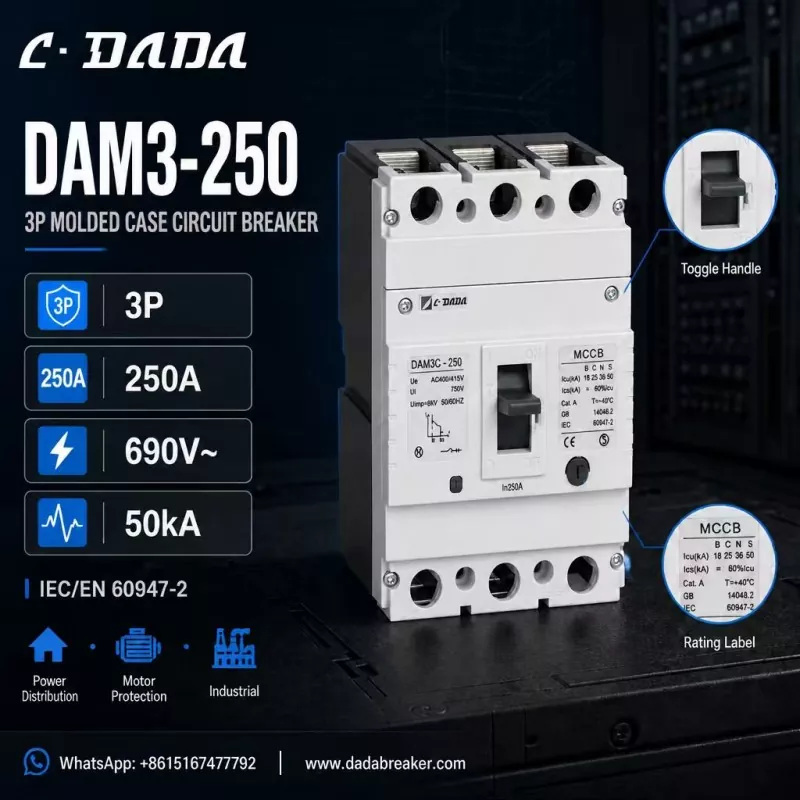

250A three-pole MCCB

Wéi wielt déi richteg MCCB

Bewäert Stroum (In)

1. - Match der kontinuéierlech Laascht, an erlaben headroom fir Startstrommen vun Motore.

Breakkapazitéit (Icu / Ics)

2. - muss méi héich sinn wéi de potenzielle Kuerzschlussstroum um Installatiounspunkt. Wat méi héich de Feelerniveau ass, wat méi héich den Icu Dir braucht.

Pole

3. - 3P fir dräi-Phase Systemer, 4P wou d'neutral och disconnection brauch.

Volt Bewäertungen

4. - kontrolléieren bewäert operationell Volt (Ue), Isolatioun Volt (Ui) an Impulsreferater (Uimp) géint de System.

Standarden an Zertifizéierung

5. - IEC/EN 60947-2 Konformitéit an CE Marquage sinn d'Basislinn fir international Projeten.

Applikatioun

6. - Motor Schutz, Muecht Verdeelung an industriell Installatiounen vläicht verschidde Frame Bewäertungen an Rees Charakteristiken verlaangen.

Wéi gesäit e gutt spezifizéierte 250A MCCB aus:

Fir dëst konkret ze maachen, betruecht den DAM3-250 vu C·DADA Electric - en 250A dräipole MCCB deen illustréiert wat Dir an dëser Klass vun Apparat sicht:

3P Konfiguratioun

● mat engem 250A nominelle Stroum (In), gëeegent fir dräi-Phase Verdeelung Brieder

Volt Bewäertungen:

● 690V~; Ue AC400/415V, Ui 750V, Uimp 8kV

Breakkapazitéit bis 50kA

● — Icu vun 18 / 25 / 36 / 50 kA iwwer d'B / C / N / S Varianten, sou datt Installateure Feelerniveauen op verschiddene Punkte vum Netz passen

IEC/EN 60947-2 an GB 14048.2 Konformitéit

● CE markéiert, mat engem klore ON / OFF Toggle Grëff fir siichtbar Operatiounsstatus

● Gebaut fir Muecht Verdeelung, Motor Schutz an industriell Uwendungen

D'Logik hannert dëser Spezifizéierung: e 250A, 3-Pol Frame mat 50kA Klass Breakkapazitéit deckt d'Majoritéit vun de Paneelebauer an Optraghueler Bedierfnesser - vun Haaptverdeelungsbrett bis Motorfeederkreesser - während déi verschidde Icu Varianten Iech e richtege Gréisst kascht géint aktuell Feelerniveauen.

Auswiel Empfehlung

● Fir endgülteg Circuiten bis zu ~125A mat nidderegen Feelerniveauen ass e MCB déi ekonomesch Wiel.

● Fir Haaptverdeelung, Motorschutz an Industrieschalter, wielt e MCCB mat Breakkapazitéit, déi de potenzielle Kuerzschlussstroum vun der Installatioun iwwerschreift.

● Wann Dir Zweifel hutt, Gréisst eng Klass op Breakkapazitéit: d'Käschtedifferenz ass kleng, während de Schutzmarge kann den Ënnerscheed tëscht engem klenge Feeler an engem groussen Ausfall sinn.

Oft gestallte Froen

Q: Wat ass en MCCB?

A: Ageformte Fall Circuit breakerass e resetable niddereg-Spannungsschutzgerät deen e Circuit bei Iwwerlaascht oder Kuerzschluss trennt, entworf fir méi héije Stroum a Feelerniveauen wéi e Miniaturschalter.

Q: Wat heescht Icu op engem MCCB?

A: Icu ass déi ultimativ Kuerzschlussbriechkapazitéit - de maximale Feelerstroum deen de Breaker ënnerbrieche kann. Ics ass de Service Breakkapazitéit, den Niveau et kann ëmmer erëm ënnerbrach ginn an operationell bleiwen.

Q: Wéi wielen ech d'Breechkapazitéit fir meng MCCB?

A: Wielt eng Icu Bewäertung méi héich wéi de potenzielle Kuerzschlussstroum um Installatiounspunkt. Verdeelungsbrett mat héijer Transformatorkapazitéit oder laang industrielle Feeder brauche typesch 36-50kA Klassegeräter.

Q: Wat ass den DAM3-250 MCCB?

A: Den DAM3-250 ass en 250A dräi-poléierte Fallschalter vum C·DADA Electric, bewäert bis zu 690V mat Breakkapazitéit bis zu 50kA, fir Stroumverdeelung, Motorschutz an industriell Uwendungen.
