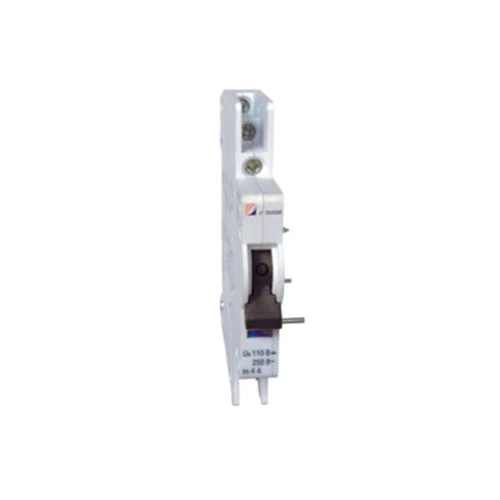

MCB Alarm an Auxiliary Kontakt

CDADA ass en Hiersteller a Fournisseur mat 40+ Joer Erfarung, mir hunn ze vill Projete gesinn wou Panelbetreiber en ausgefallene Breaker verpassen - bis et ze spéit ass. Dofir hu mir den CDADA MCB Alarm an Auxiliary Contact (DAB7-FL) entworf: eng intelligent, Plazspuerend Léisung déi Iech zwee kritesch Signaler an engem Modul gëtt - Breaker Positioun (ON / OFF) an Ausfluchsgrënn (Iwwerlaascht / Kuerzschluss).

Eis Rotschléi: Wann Äre Kontrollsystem tëscht engem manuelle Off an engem Feelertrip muss z'ënnerscheeden, ass dëst den Accessoire deen Dir musst spezifizéieren. Standard Hëllefskontakter eleng kënnen den Ënnerscheed net soen - awer eis kënnen.

Dual-Funktioun Design: Ee Modul, zwee Signaler

Den CDADA MCB Alarm & Auxiliary Contact huet zwee onofhängeg Transferkontakte mat engem clevere mechanesche Selektor:

★ Giel Indikator bei "A": Béid Kontakter handelen als Hëllefskontakter → Signal MCB ON/OFF Staat

★ Giel Luucht bei "AL":

★ Lénkskontakt = Auxiliary (ON/OFF Status)

★ Rechte Kontakt = Alarm (aktivéiert nëmme wann MCB wéinst Feeler ausléist)

★ Dëst bedeit datt Dir Drot kënnt:

★ Eng gréng Luucht fir "power on" ze weisen

★ Eng rout Luucht oder PLC Input fir "Feelalarm" auszeléisen

★ Alles vun engem eenzegen Add-on Modul op Ärem DAB7-63 MCB.

Technesch Spezifikatioune

Wichteg: Dësen Accessoire kann net standalone benotzt ginn - et muss direkt op engem DAB7-63 MCB montéiert ginn.

Installatiounsguide (Vun eise Feldingenieuren)

★ Follegt dës Schrëtt fir sécher, zouverlässeg Operatioun:

★ Power OFF de Circuit virun der Installatioun.

★ Rutsch den DAB7-FL Modul op déi lénks Säit vum DAB7-63 MCB bis e klickt.

★ Séchert mat der abegraff duebelsäiteger Band (fir Schwéngungsresistenz).

★ Verbindt d'Drähten op déi 4 Klemmen (2 pro Kontaktgrupp):

★ Benotzt lénks Pair fir Hëllef (Status)

★ Benotzt richteg Paar fir Alarm (Rees Detektioun)

★ Set de giel selector op "AL" wann Dir Feeler Alarm Funktionalitéit brauchen.

★ Test: Manuell de MCB ausschalten - nëmmen den Alarmkontakt soll den Zoustand wärend enger Feelerrees änneren.

★ Pro Tipp: Label Är Drot kloer! Vill Techniker duercherneen bréngen Hëllef vs.

Wéini sollt Dir dëst benotzen amplaz vun engem Standard Auxiliary Kontakt?

Typesch Uwendungen:

★ Datenzenter PDU Iwwerwachung

★ Solar Combiner Këschte

★ Industriell Kontroll Brieder

★ Building Management Systems (BMS)

★ Lift oder HVAC Sécherheet Kreesleef

Oft gestallte Froen

Q1: Kann ech dëst op Net-CDADA MCBs benotzen?

A1: Nee. Den DAB7-FL ass mechanesch a dimensionell nëmme fir CDADA DAB7-63 Breaker entworf. Et passt net Schneider, ABB oder Siemens MCBs.

Q2: Wéi funktionéiert den Alarmkontakt eigentlech?

A2: Bannen am MCB bewegt e Trip-Latch-Mechanismus anescht während enger thermescher / magnetescher Feelerrees vs engem manuelle Schalter. Den DAB7-FL detektéiert dëse mechanesche Ënnerscheed an aktivéiert den Alarmkontakt nëmme während echte Feeler.

Q3: Braucht ech béid Kontakter kabellos?

A3: Net onbedéngt. Dir kënnt just den Auxiliary benotzen, just den Alarm, oder béid - ofhängeg vun Ärer Kontrolllogik. De Modul gëtt Iech Flexibilitéit.

Q4: Ass et gëeegent fir DC Solarapplikatiounen?

a4:jo! Mat enger DC-12 Bewäertung vun 110V / 0.5A ass et ideal fir Solar String Iwwerwaachung wou Dir PV Array Feeler op afstand muss entdecken.

Q5: Firwat wielen CDADA iwwer generesch Marken?

A5: Well mir bidden:

● Richteg Feeler Diskriminatioun (net nëmmen Positioun Sensing)

● Nahtlos Integratioun mat DAB7 MCBs - keng Adapterplacke

● Factory-getest mechanesch Kupplung - kee Spill oder verpasst Signaler

● Kloer visuell Indikator (giel Fändel) fir Feldverifizéierung

● Global Zertifizéierungen (CE, CB, RoHS) fir ouni Problem Projeten

Final Note vum CDADA R&D

A modernen elektresche Systemer ass 'on / off' net genuch - Dir braucht Intelligenz. Eis MCB Alarm & Auxiliary Contact verwandelt en einfachen Breaker an en diagnostesche Node, hëlleft Iech méi schlau, méi sécher Panelen ze bauen. A well et vum selwechte Team gemaach gëtt, deen den MCB designt, kritt Dir perfekt Synergie - keng Schätzung. - CDADA Produkt Entwécklung Team

Prett fir ze bestellen? Mir bidden:

● Bulk Rabatter fir Panelbauer

● Pre-montéiert MCB + DAB7-FL Eenheeten (Aarbecht spueren)

● Gratis Wiring Diagrammer & PLC Logik Beispiller
