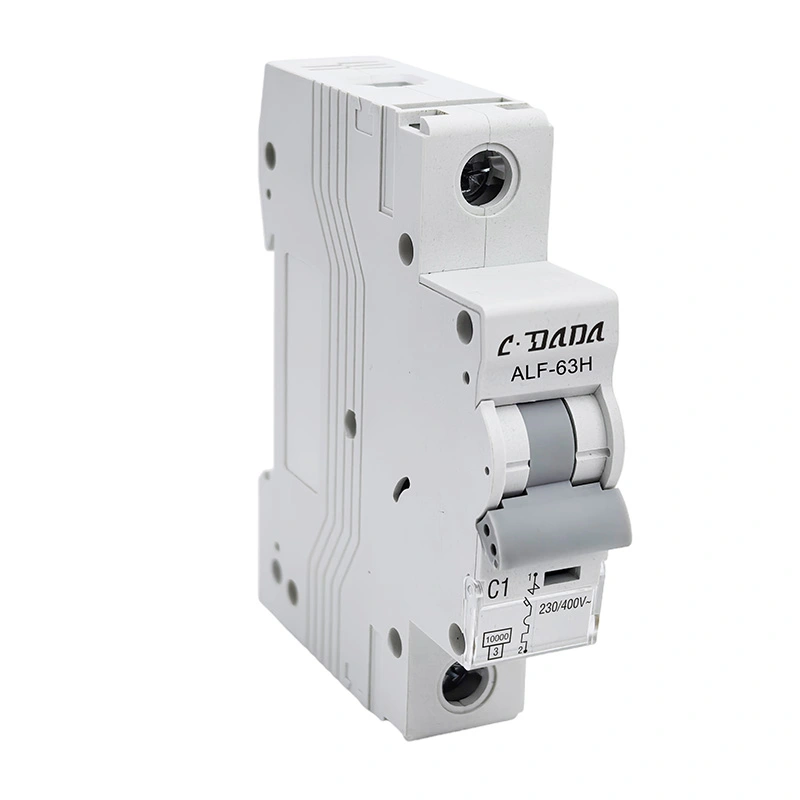

6KA 10kA Miniatur Circuit Breaker

ALF-63N/H Serie héich briechen 6KA 10kA Miniatur Circuit Breaker (MCB), entsprécht dem IEC60898 Standard, MCB huet d'Charakteristik vun zouverlässeg Leeschtung, präzis Schutzfunktioun, kuerz Verëffentlechungszäit, an héich Pauskapazitéit, och kleng Volumen. Et ass wäit an iwwerlaascht vun contactors benotzt, switchgear, an elektresch Apparater.

Kontaktéiert CDADA a wielt eis als Ären Hiersteller, mir kënnen OEM / ODM Servicer ubidden.

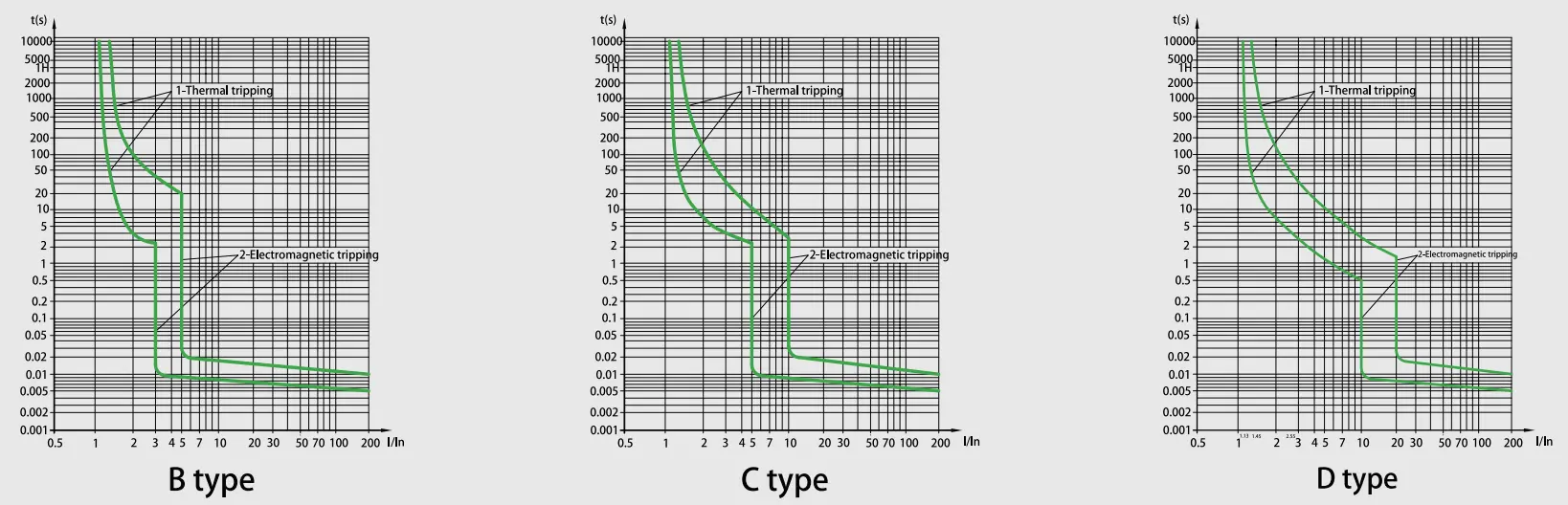

Charakteristesch Curve

Technesch Spezifizéierung

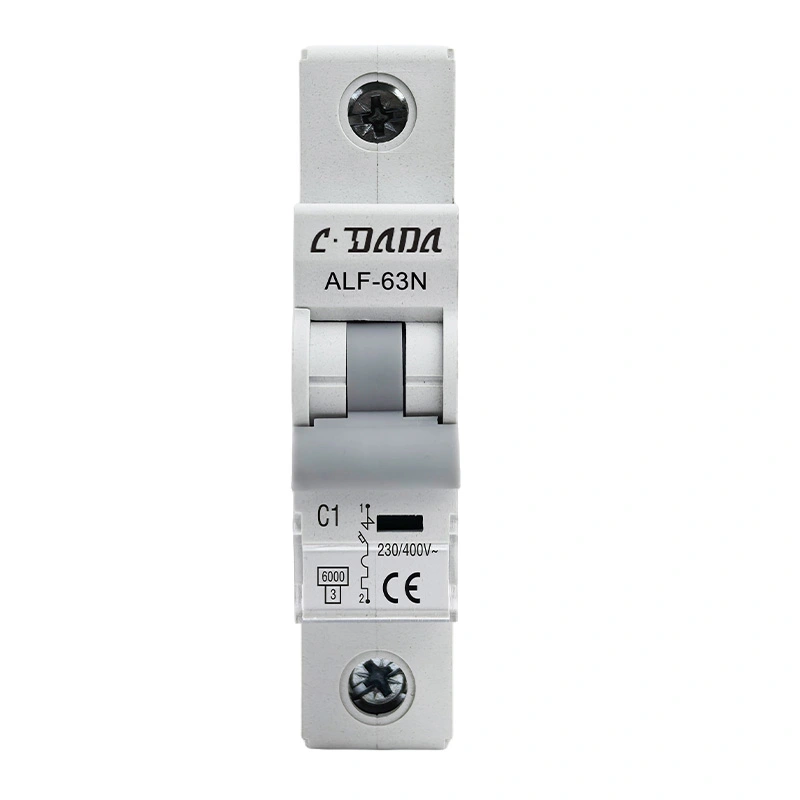

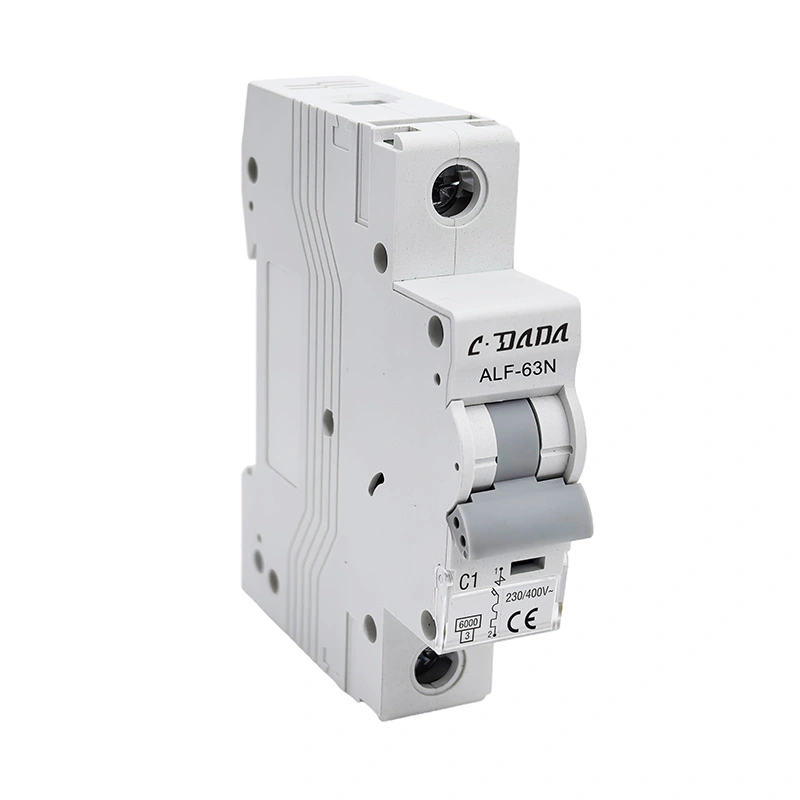

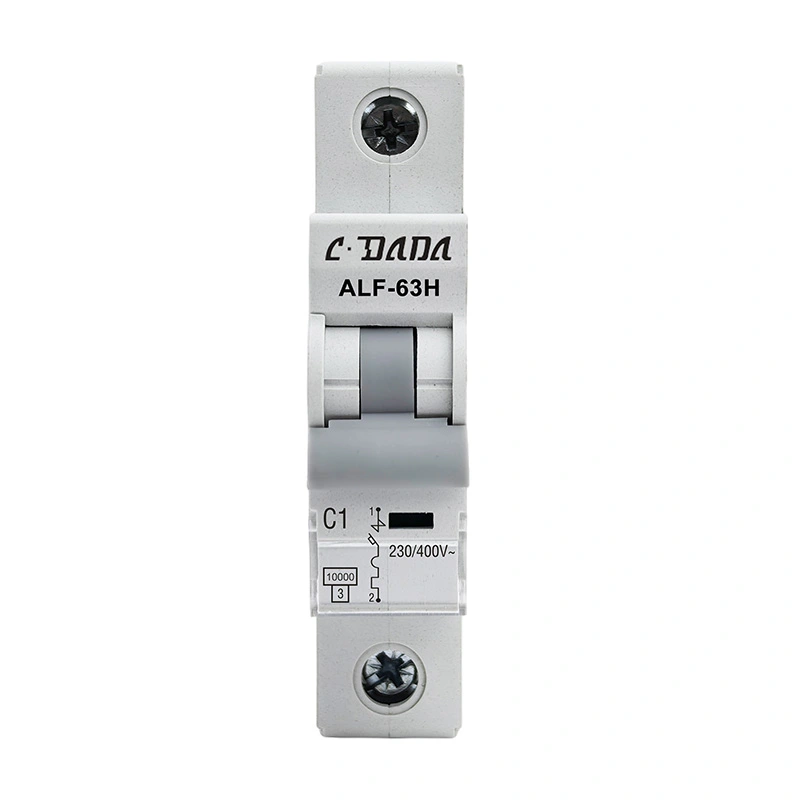

ALF-63N/H Serie 6KA 10kA Miniature Circuit Breaker
Standard	EN/IEC 60898-1
Breakkapazitéit (kA)	6, 10
Schutz	Géint Iwwerlaascht a Kuerzschluss
Nominell Stroum (A) In	1,2,3,4,6,10,13,16,20,25,32,40,50,63
Nominell Spannung (V)	1PAC 230/400,240/415
	1P+N,2P,3P,3P+N,4PAC400/415
Bewäert Impulsstandsspannung Uimp (kV)	4
Bewäert Isolatiounspannung Ui(V)	500
Energie limitéieren Cass	3
Ëmgéigend Temperatur (℃)	-25~+40, Max.95% Fiichtegkeet
Thermesch Operatioun Limite	1.13xln Kee Tripp bannent enger Stonn
	1.45xIn Tripping bannent enger Stonn
Magnéitesch Operatioun	B:(3-5)xIn,C:(5-10)xIn,D:(10-20)xIn
Zuel vun de Pole	1P,1P+N,2P,3P,3P+N an 4P
Zort Rees	Thermesch / magnetesch Fräisetzung
Terminal Kapazitéit	16mm² flexibel oder 25mm² steif bis 25A Bewäertungen
	25mm²flexibel oder 35mm²steif vun 32A bis 63A Bewäertungen
Schutzgrad	IP 20
Installatioun	Montage op 35 mm DIN Schinne
Breet	17,8 mm pro Pol

Circuit breaker release Charakteristik

NEE.	Bewäerte Stroum vun der Verëffentlechung (A)	Éischt Staat	Test aktuell	Spezifizéiert Zäit	Resultat ze kréien	Remarquen
1	1-63	kale Staat	1.13 Eng	t≤1h	Net-Rees
2	1-63	op der viregter Test	1, 45l	t <1h	Rees	Setzt de Stroum op de spezifizéierte Wäert stänneg an 5s
3	An ≤32	kale Staat	2.55 Eng	1s	Rees
	An> 32
4	1-63	kale Staat	3 an	t≤0.1s	Net-Rees	Typ B
			5 an	t<0,1s	Rees	Typ B
			5 op 10ln	t≤0.1s	Net-Rees	Typ C
			10 Eng	t<0,1s	Rees	Typ C
			20 ln	t≤0.1s	Net-Rees	Typ D
				t<0,1s	Rees	Typ D

Ausdauer (Operatiounen)

Kategorie	Operatioun Cyclen	Operatioun Frequenz	Bewäert aktuell
Elektresch Ausdauer	4000	240/h	1-32
		120/h	40-63
Mechanesch Ausdauer	10000	240/h	1-63

Fonctiounen

★ Ultra-High Short-Circuit Breaking Kapazitéit

Fortgeschratt Arc Kontroll Technologie erreecht méi héich Ënnerbriechung Kapazitéit am Verglach zu Industrie Standarden, suergt zouverlässeg Schutz fir industriell-Schouljoer elektresch Systemer ënner extrem Feeler Konditiounen.

★ Dual-Modus Verbindung Interface

Integréiert Hybrid-Terminaldesign ënnerstëtzt steiwe Busbar-Docking a flexibel Kabelspannung, wat Tool-gratis Adaptatioun un verschidden Installatiounsszenarien erméiglecht, wärend d'Verdrahtungszäit ëm 40% reduzéiert gëtt.

★ Energie-Späichere Mechanismus fir Longevity

Fréijoer-assistéiert Betribssystem mat 10.000 mechanesche Zyklen Ausdauer, mat Verschleißkompensatiounstechnologie

★ Advanced Composite Enclosure

mat Éierenhal-retarcant, Hëtzt-resistent, an Impulsreferater-Beweis Eegeschafte integréiert arc-quenching Chambers fir enthale Feeler Evenementer.

★ Dynamic Current-Limiting Topology

Intelligent Loosst-duerch Energie Ënnerdréckung reduzéiert Peak Fehlerstroum ëm 65-80%, wat Downstream Apparat Spezifizéierung Optimiséierung mat 30% Gesamtsystemkäschtereduktiounspotenzial erméiglecht.

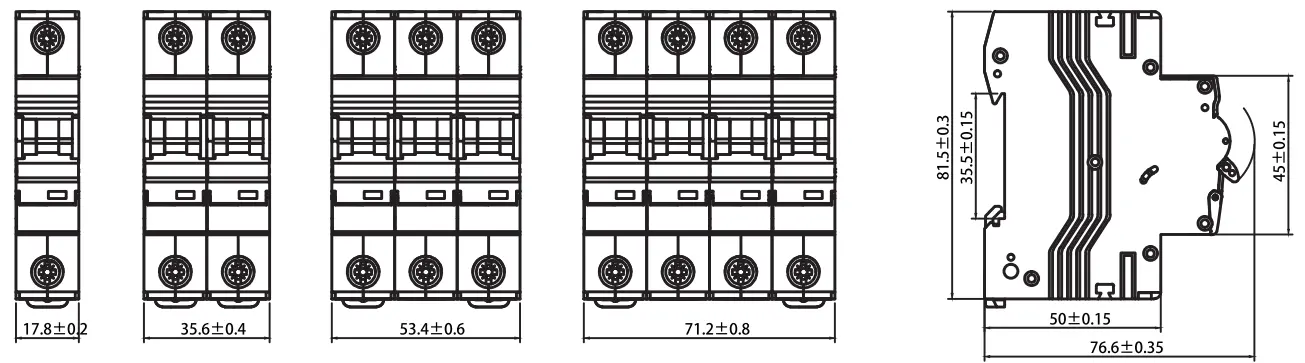

Outline Dimensiounen

Applikatioun Szenarie

★ Residential: Konsumentenunitéiten a Verdeelungsbrett fir Heemsécherheet.

★ Industriell: Schutz vun contactors, switchgear, a schwéier elektresch Apparater.

★ Kommerziell: Bürosgebaier an Akafszentren déi héich briechen Zouverlässegkeet erfuerderen.

Qualitéitskontroll & Standard Testen

★ All CDADA MCB ënnerleien rigoréis Tester fir d'Konformitéit mat IEC60898-1 ze garantéieren:

★ Thermal Tripping Test: Verifizéiert op 1.13In (net Rees) an 1.45In (Rees bannent 1 Stonn).

★ Magnéitescht Tripping Test: Präzis Release Test fir B, C an D Charakteristiken.

★ Elektresch Ausdauer: Getest fir 4.000 Operatiounszyklen.

★ Mechanesch Ausdauer: Verifizéiert fir 10.000 Zyklen.

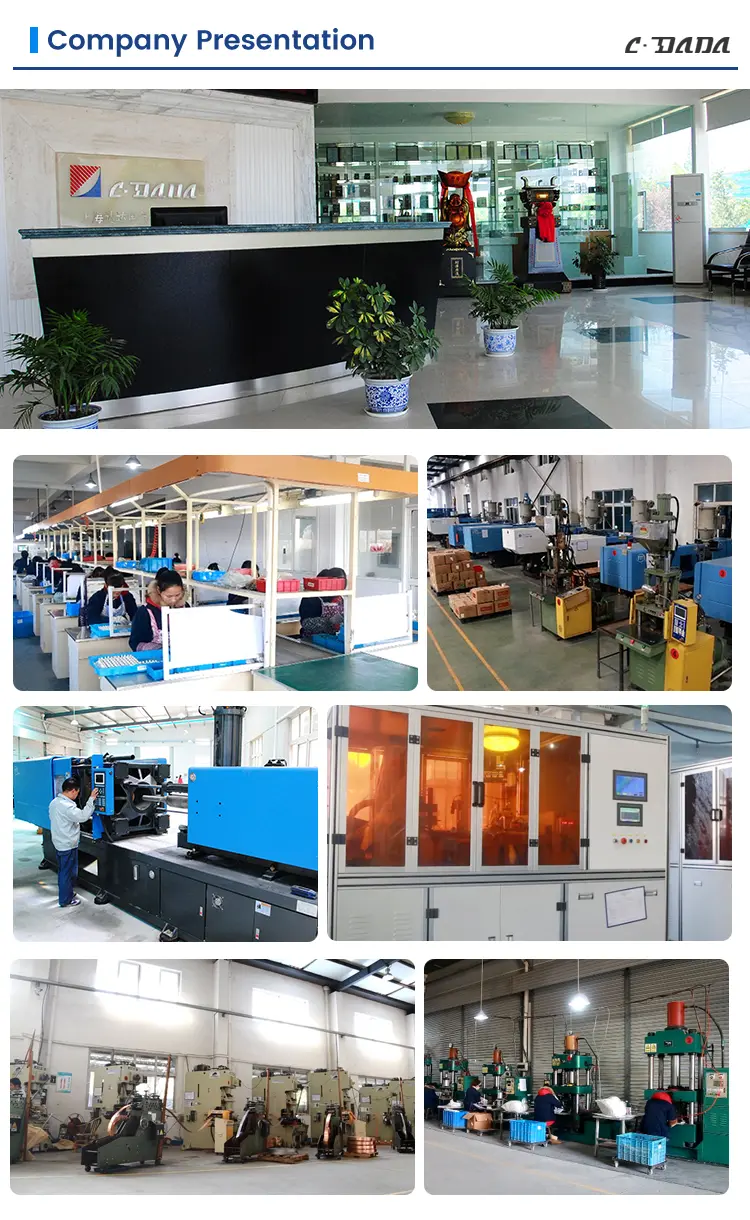

Factory Stäerkt & Ënnerstëtzung

Shanghai DADA Electric Co., Ltd. ass e féierende Fabrikant mat fortgeschratt Produktiounslinnen an engem professionnelle Ingenieursteam. Mir bidden:

★ Benotzerdefinéiert OEM / ODM Servicer fir global Marken.

★ State-of-the-art Testausrüstung fir Null-Defekt Liwwerung ze garantéieren.

★ Global Logistics Support: Optimiséiert Verpakung fir Mier a Loftfracht fir sécherzestellen datt Produkter an engem perfekte Zoustand kommen.
