Héich Qualitéit Air Circuit Breaker Fournisseur
CDADAass e professionnellen Hiersteller vun elektreschen Ausrüstung baséiert a China. Mir invitéieren Iech eis Palette vun Air Circuit Breakers z'entdecken, déi eng ëmfaassend Auswiel u Spezifikatioune enthält a mat internationale Standarden entsprécht. Duerch eng strikt Qualitéitskontroll si mir engagéiert Iech fortgeschratt Produkter an ëmfaassend Servicer ze bidden.
Wat ass en Air Circuit Breaker?
En Air Circuit Breaker (ACB) ass e schwéier-Pflicht niddereg-Volt Schalter Apparat entworf elektresch Verdeelung Systemer aus Iwwerlaascht, Kuerzschluss, an Äerd Feeler ze schützen. Operéiere bei Spannungsniveauen bis zu 690V AC (50/60Hz) mat aktuellen Bewäertungen iwwer 630A bis 6300A, ACBs déngen als primär Schutzgeräter an Haaptschalter, Kraaftverdeelungszentren a kritescher industrieller Infrastruktur.
GéigesazFormed Case Circuit Breakers (MCCBs), ACBs benotzen atmosphäresch Loft als Bogenschlësselmëttel, a benotzen sophistikéiert Bogenschlusssystemer a magnetesche Blowoutspiralen fir Feelerstroum sécher ze läschen. Dësen oppene Konstruktiounsdesign erlaabt eng komplett Visibilitéit vun internen Komponenten, erméiglecht präventiv Ënnerhalt a verlängert d'operativ Liewensdauer op 15-20 Joer oder méi mat engem gudden Service.
ACB Produktkategorien & Konfiguratiounen
| Klassifikatioun | Typ | Aktuell Range | Schlëssel Charakteristiken |
| Montéierung Configuratioun | Fixed Typ | 630A - 4000A | Permanent Installatioun, kosteneffektiv, kompakt Foussofdrock |
| Auszuchstyp | 630A - 6300A | Réckzuchbar Chassis, Ënnerhalt-frëndlech, Service Positioun Testen | |
| Pole Configuratioun | 3-Pol | All Bewäertungen | Standard industriell Uwendungen, dräi-Phase Systemer |
| 4-Pol | All Bewäertungen | Systemer déi neutral Schutz erfuerderen, justierbar neutral Astellungen (50-100% Bewäert Stroum) | |
| Betribssystemer Mechanismus | Manuell | 630A - 3200A | Fréijoersbelaascht Handleoperatioun, gëeegent fir selten Operatioun |
| Motor ugedriwwen | 800A - 6300A | Universal AC/DC Motor (110V/220V), Fernsteuerungsfäegkeet, automatesch Fréijoersladung | |
| Rees Eenheet Technologie | Thermesch-magnetesch | 630A - 1600A | Basis Schutz, fix Astellungen, wirtschaftlech |
| Elektronesch LSIG | 800A - 6300A | Mikroprozessor-baséiert, justierbar L-S-I-G Kéiren, Zone-selektiv Interlocking, Kommunikatiounsprotokoller |
Frame Gréisst Standards:
1600A Frame:630A – 1600A (Kompakt Verdeelung)
3200A Frame: 800A - 3200A (industriell Netz)
6300A Kader: 2000A – 6300A (Kraaft Generatioun, Infrastruktur)
Kär Funktiounen & Schutz Kënnen
| Funktioun | Beschreiwung | Technesch Parameteren |
| Iwwerlaaschtschutz (L) | Laangzäit ëmgedréint Kurve Tripp | Upassbar: 0,4 - 1,0 × In, Zäitverzögerung: 1s - 1000s |
| Kuerzschlussverzögerung (S) | Selektive Kuerzschlussschutz | Upassbar: 2 - 10 × Ir, Verzögerung: 0,05 s - 0,5 s |
| Momentan Rees (I) | Héich-Vitesse Feeler Minnen | Fixéiert oder justierbar: 5 - 20 × Ir, <50ms Operatioun |
| Grondfehler (G) | Äerd Leckage Detektioun | 20% - 100% vun In, sensibel Äerdfeeler Schutz |
| Ënnervoltage Fräisetzung | Automatesch Trennung op Spannungsverloscht | 35% - 70% Un, justierbar Zäit Retard |
| Phase Verloscht Schutz | Dräi-Phase Ongläichgewiicht Detektioun | <80% Spannung op all Phase triggert Trip |
Applikatioun Ëmfeld & Benotzungsfäll
| Industrie Secteur | Spezifesch Applikatioun | Typsch Spezifikatioune |
| Daten Zentren | Main LV erakommen, UPS Contournement, Bus-coupler | 3200A-6300A, 100kA Icu, elektronesch LSIG, Kommunikatiounsaktivéiert |
| Gesondheetsariichtungen | Spidol Haaptverdeelung, Generator Synchroniséierung | 4-Pol, 4000A, isoléiert neutral, duebel Quell Transfert |
| Fabrikatioun Planzen | Motor Kontroll Zentren, Transformator Schutz | 1600A-3200A, héich mechanesch Ausdauer (10.000+ Zyklen) |
| Kommerziell Gebaier | Héich-klammen Verdeelung, Akafszentren, Fluchhafen | 800A-2500A, Auszéien Typ, kompakt Foussofdrock |
| Erneierbar Energie | Solar Bauerenhaff Kollektioun, Wandturbine switchgear | 1000V AC bewäert, erweidert Temperaturbereich (-25°C bis +70°C) |
| Ueleg & Gas | Offshore Plattformen, Raffinerien, petrochemesch | Tropicalized (T2), corrosion-resistent géint, IP54 minimum |
| Infrastruktur | Metro Systemer, Eisebunn Traktioun, Waasser Behandlung | Héich Schock / Schwéngungsresistenz, elektromagnetesch Kompatibilitéit |
Fabrikatioun Prozess & Produktioun Workflow
Präzisioun Fabrikatioun Sequenz
Raw Material Incoming Inspection → Kontakt Assemblée Fabrikatioun → Arc Chute Construction → Mechanismus Assemblée → Trip Unit Integration → Primär Assemblée → Kalibratioun & Testen → Finale Inspektioun → Verpackung
Kritesch Fabrikatiounsstadien
| Etapp | Prozess Detailer | Qualitéitskontroll Punkten |
| Kontakt System Produktioun | Sëlwerbeschichtete Kupferkontakter (AgNi 90/10 oder AgCdO), CNC-machinéierte Kontaktarme, solder an enger kontrolléierter Atmosphär | Hardness Testen (HV 80-120), Sëlwer Dicke Messung (≥8μm), Kontaktresistenz <50μΩ |
| Arc Chute Fabrikatioun | Keramik Splitterplacken, Stahlbuerger, Deioniséierungsgitter, Héichtemperaturbeständeg Isolatioun | Dielektresch Stäerktprüfung (2.5kV/1min), Dimensiounstoleranz ±0.1mm |
| Mechanismus Assemblée | Fréijoer Stahl Opluedstatiounen Mechanismen, cam-operéiert fueren Systemer, Anti-Pumpen Apparater | Mechanesch Ausdauerprüfung (10.000 Operatiounen), Dréimomentverifizéierung |
| Trip Eenheet Integratioun | PCB Assemblée, aktuell Transformator Installatioun, Firmware programméiere, Kommunikatioun Modul fit | Funktionell Tester bei 0,5%, 5×, 10× nominell Stroum, Timing Genauegkeet ±5% |
| Final Assemblée | Modulär Konstruktioun, Integratioun vum Chassis auszeleeën, Klemmverbindungen, Gehäusefitting | Dielektresch Widderstand (3.5kV/1min), Isolatiounsresistenz (>100MΩ) |
Primär Matière première & Komponent Spezifikatioune
| Komponent | Material Spezifizéierung | Fournisseur Standarden | Schlëssel Eegeschafte |
| Main Kontakter | Elektrolytesch Kupfer (Cu-ETP) + Sëlwerbeschichtung (Ag 99,9%) | ASTM B152, IEC 60368 | Konduktivitéit ≥100% IACS, Oxidatiounsbeständegkeet |
| Arcing Kontakter | Kupferwolfram (CuW 80/20) oder Silberwolframkarbid | ASTM B702 | Héich Arc Erosioun Resistenz, niddereg Kontakt Resistenz |
| Kontakt Springs | Beryllium Kupfer (CuBe2) oder Edelstol 301 | ASTM B196 | Middegkeet Liewen> 50.000 Zyklen, konsequent Kontaktdrock |
| Arc Chute Placke | Kalgewalzte Stahl SPCC + Keramikbeschichtung | JIS G 3141 | Hëtzt Resistenz > 1000 ° C, Magnéitbogen Ofleenung |
| Isolatioun Wunnengen | BMC (Bulk Molding Compound) DMC oder SMC Glasfaser | UL 94 V-0 | Tracking Index > 600V, Flam retardant |
| Betribssystemer Mechanismus | Carbon Stol S45C, Hëtzt-behandelt | JIS G 4051 | Spannkraaft ≥600MPa, verschleißbeständeg |
| Busbars | T2 Kupfer (99,9% reng) oder 6061-T6 Al | ASTM B187 | Stroumdicht 1,5-2,0 A/mm², Zinnplack fakultativ |
| Elektronesch Komponenten | Industriegrad PCBs, Hall-Effekt Sensoren, ARM Prozessoren | IEC 60721-3-3 | Operatiounstemperatur -25°C bis +70°C, EMC-kompatibel |
| Enclosure | CRCA Stahlblech (1,5-2,0mm) + Epoxypulverbeschichtung | JIS G 3141, ISO 12944 | Corrosion Resistenz C3-C5, IP40-IP54 |
Standards Konformitéit & Testprotokoller
International Standards Framework
| Standard | Ëmfang | Applicabel Bewäertungen |
| IEC 60947-2 | Niddregspannungsschalter - Circuit-breakers | Global Baseline fir ACB Design, Testen, Leeschtung |
| EN 60947-2 | Europäesch harmoniséiert Versioun vum IEC 60947-2 | CE Marquage Konformitéit, EU Maart Zougang |
| GB/T 14048.2 | Chinesesch national Standard gläichwäerteg mam IEC 60947-2 | CCC Zertifizéierung, China Maart |
Obligatoresch Typ Tester (IEC 60947-2)
| Test Kategorie | Spezifesch Test | Akzeptanz Critèrë |
| Dielektresch Leeschtung | Stromfrequenzstand (2,5 kV-3,5 kV/1min) | Keen Decompte, kee Flashover |
| Impulsstandspannung (8kV-12kV 1.2/50μs) | Keng disruptive Entladung | |
| Temperaturerhéijung | Kontinuéierleche Stroum bei bewäerten In | Terminal Temperatur ≤80K (verzilbert), ≤65K (bloe Kupfer) |
| Short-Circuit Breaking | Ultimate Breakkapazitéit (Icu) - 3 Operatiounen | Erfollegräich Ënnerbriechung, kee permanente Schued |
| Service Breakkapazitéit (Ics = 50%-100% Icu) | 3 Operatiounen, weider Serviceability | |
| Kuerzzäit Widderstand | Icw fir 1s oder 3s (thermesch & dynamesch Stress) | Keng Verformung, Kontaktschweißen oder Isolatiounsschued |
| Mechanesch Ausdauer | No-Laascht Operatiounen (typesch 10.000-20.000 Zyklen) | <5% Parameterdrift, kee mechanesche Feeler |
| Elektresch Ausdauer | Belaaschtungsoperatioune mat bewäerten Stroum (typesch 2.000-6.000 Zyklen) | Kontaktverschleiung <50%, konsequent Reeseigenschaften |
| Trip Eenheet Genauegkeet | Verifikatioun vun L-S-I-G Kéiren | ± 10% aktuell Genauegkeet, ± 20% Zäit Genauegkeet |
| Ëmweltschutz | Fiichteg Hëtzt (IEC 60068-2-30), kal, dréchen Hëtzt | Funktionell no Konditioun, keng Korrosioun |
Factory Qualitéitskontroll & Inspektioun Standarden
Incoming Material QC (IQC)
| Material | Inspektioun Artikelen | Sampling Plang | Equipement |
| Kupfer Kontakter | Chemesch Zesummesetzung, Konduktivitéit, Dimensiounstoleranz | AQL 0.65, ISO 2859 | Spektrometer, Konduktivitéitsmeter, CMM |
| Silver plating | Dicke (XRF), Adhäsioun (Bandtest), Porositéit | 100% visuell, 5% deck kontrolléieren | Röntgenfluoreszenz, metallurgesche Mikroskop |
| Stol Komponente | Hardness, tensile Kraaft, Uewerfläch Finish | AQL 1.0 | Rockwell Hardness Tester, tensile Maschinn |
| Elektronesch Komponenten | Funktiounstest, Parameterverifizéierung, Solderbarkeet | 100% AOI, 5% funktionell | LCR Meter, Oszilloskop, Röntgen Inspektioun |
Am Prozess Qualitéitskontroll (IPQC)
| Gare | Kontroll Parameteren | Frequenz | Method |
| Kontakt Assemblée | Kontakt Spalt, Drock, Ausriichtung | All 100 Unitéiten | Kraaft Jauge, Feiler Jauge, opteschen Comparator |
| Arc Chute Assemblée | Splitterplackabstand, magnetesch Circuit Integritéit | All 50 Unitéiten | Go/no-go gauges, Flux Dicht Meter |
| Mechanismus Eechung | Fréijoersladungszäit, Reeskraaft, Schließgeschwindegkeet | All Eenheet | Automatiséiert Testbank, Datelogging |
| Trip Eenheet programméiere | Curve Verifikatioun, Kommunikatioun Test | 100% | Primär Injektiounstestset, Protokollanalysator |
Final Quality Control (FQC) & Outgoing QC (OQC)
| Test Artikel | Standard | Prouf Gréisst |
| Dielektresch Widderstandspannung | 3,5 kV AC/1 min | 100% |
| Isolatioun Resistenz | >100MΩ @ 500V DC | 100% |
| Kontakt Resistenz | <50μΩ pro Pol | 100% |
| Timing Charakteristiken | Zoumaachen / Reeszäit, Synchroniséierung tëscht Pole | 100% |
| Iwwerstroum Reesverifikatioun | 3×In (instantan), 1,05×In (Iwwerlaascht) | 100% |
| Mechanesch Operatioun | 5 close-open cycles | 100% |
| Visuell & Dimensioun Inspektioun | Null Mängel op kritesch Dimensiounen | 100% |
| Verpakung Integritéit | Droptest, Schwéngungstest (ISTA 3A) | AQL 1.0 pro Lot |
Produktioun Infrastruktur & Fabrikatioun Kapazitéit
Fortgeschratt Produktioun Equipement
| Equipement Kategorie | Maschinn Spezifizéierung | Funktioun | Kapazitéit |
| CNC Machining Center | 5-Achs vertikal Veraarbechtungszentrum (Mazak/Haas) | Präzisioun Kontakt machining, komplex Geometrien | 5.000 Kontaktsets / Mount |
| Stamping & Forming | 200-Tonnen Progressive Die Press (Bruderer) | Kupfer Busbar bilden, Kontakt Fréijoer Produktioun | 10.000 Komponenten / Dag |
| Uewerfläch Behandlung | Automatiséiert Sëlwerbeschichtungslinn (Faass / Rack) | Kontaktplatingdicke 8-20μm | 2.000 kg/Dag |
| Plastik molding | BMC Sprëtzmaschinn (300 Tonnen) | Arc Chute Wunnengen, Isolatioun Komponente | 5.000 Stécker / Dag |
| Assemblée Automatisatioun | Roboter Versammlungszellen (ABB/Fanuc) | Mechanismus Assemblée, Konsequenz kritesch Operatiounen | 500 Unitéiten / Dag pro Linn |
| Testen Equipement | Primär Injektiounstestset (10.000A Kapazitéit) | Héichaktuell Reesverifikatioun | 200 Unitéiten / Dag |
| Héichspannungsstandstester (5kV AC) | Dielektresch Testen | 300 Unitéiten / Dag | |
| Mechanesch Ausdauer Testbank | 20.000 Zyklus automatiséiert Testen | 50 Unitéiten gläichzäiteg |
Produktioun Kapazitéit & Lead Times
| Produit Kategorie | Mount Kapazitéit | Standard Lead Time | Dréngend Uerdnungsfäegkeet |
| Fixed Type ACB (630A-1600A) | 3.000 Unitéiten | 2-3 Wochen | 5 Deeg (Stock Komponenten) |
| Fixed Type ACB (2000A-4000A) | 1.500 Unitéiten | 3-4 Wochen | 7 Deeg |
| Draw-out Typ ACB (800A-3200A) | 2.000 Unitéiten | 3-4 Wochen | 10 Deeg |
| Draw-out Typ ACB (4000A-6300A) | 800 Unitéiten | 4-6 Wochen | 14 Deeg |
| Benotzerdefinéiert Konfiguratiounen | Projet Basis | 6-8 Wochen | 4 Wochen |
Engineering & Technesch Team Struktur
| Departement | Personal | Expertise | Responsabilitéiten |
| R&D Engineering | 5 Ingenieuren | Power Systemer, elektromagnéiteschen Design, embedded Software | Nei Produktentwécklung, Personnalisatioun, Patentportfolio |
| Prozess Engineering | 15 Ingenieuren | Fabrikatiounsprozesser, Automatisatioun, Qualitéitssystemer | Produktiounslinn Optimisatioun, SOP Dokumentatioun, Ausbezuele Verbesserung |
| Testen & Validatioun | 12 Ingenieuren | High-Power Testen, Ëmweltsimulatioun, Zouverlässegkeet Engineering | Typ Test Koordinatioun, Echec Analyse, Zertifizéierung Gestioun |
| Applikatioun Engineering | 10 Ingenieuren | Kraaftsystem Schutz, selektiv Koordinatioun, Feldkommissioun | Client technesch Ënnerstëtzung, Schema Design, Site Kommissioun |
| Qualitéitssécherung | 20 Techniker | ISO 9001, Statistesch Prozess Kontroll | Supplier Audit, Prozess Audit, Korrekturaktiounsmanagement |
Zertifizéierungen & Konformitéitsdokumentatioun
| Zertifikatioun | Emissiounsorgan | Ëmfang | Validitéit |
| ISO 9001:2015 | ZHONGDA/SGS | Qualitéit Gestioun System | Jores Iwwerwaachung |
| IEC 60947-2 Typ Test | Intertek | Produit Sécherheet & Leeschtung | Pro Produktserie |
| CE Marquage | Notifizéiert Kierper (Intertek) | EU Maart Zougang | Design-ofhängeg |
| CCC (China) | CQC | Chinesesch obligatoresch Zertifizéierung | 5-Joer Validitéit |
Firwat Eis ACB Fabrikatioun steet ausser
Eis Produktiounsanlag representéiertzwee Joerzéngte Spezialisatiouna Low-Voltage Power Distribution Ausrüstung, liwweren Loftschalter déi d'Industrie Benchmarks iwwerschreiden duerch:
Vertikal Integratioun: Intern Kontaktplating, Präzisiounsbearbechtung, an elektronesch Trip-Eenheetsprogramméierung garantéieren eng komplett Qualitéitskontroll
Test Investitioun: $2M+ an High-Power Testlaboratoiren, déi fäeg sinn 150kA Kuerzschlussverifizéierung
Digital Fabrikatioun: MES-integréiert Produktiounslinne mat voller Traceabilitéit (Batch records, Komponent Serialiséierung)
Personnalisatioun Fäegkeet: Vun spezialiséiert tropescher coatings zu propriétaire Kommunikatioun Protokoller, mir Ingenieur ze Spezifizéierung
Global Konformitéit: Multi-Standard Zertifizéierungsstrategie déi nahtlos Maartentrée iwwer 80+ Länner erméiglecht
Fir technesch Spezifikatioune, selektiv Koordinatiounsstudien, oder Fabrik Audit Fuerplang, eis Ingenieursteam bitt direkt Berodung fir sécherzestellen datt Är Kraaftschutzarchitektur souwuel aktuell Ufuerderunge wéi zukünfteg Expansiounsufuerderunge entsprécht.
- View as
1600A Air Circuit Breaker
CDADA ass en zouverléissege Hiersteller vun 1600A Air Circuit Breaker, deen CB-zertifizéiert ass mat intelligente Schutz, gebaut fir schwéier industriell Kraaftverdeelungsbedürfnisser. Gemaach mat héichwäertege Komponenten a robuste Konstruktioun, ass dëse Loftschalter einfach ze bedreiwen an z'erhalen, passt nahtlos an industriell Kraaftsystemer. Et ass déi Top Wiel fir Grousshandel an OEM Beschaffung, liwwert stabil, zouverléisseg Leeschtung fir all industriell Kraaftschutzfuerderunge.
2000A Air Circuit Breaker
2000A Air Circuit Breaker ass CDADA Fabréck Produkt, et ass perfekt fir Grousshandel a Bulk Beschaffung, mat IEC / GB Zertifizéierung. De Produit bitt drawout oder fix Typ Optiounen, ideal fir industriell Muecht Verdeelung. Mir begréissen OEM Bestellungen, als zouverlässeg ACB Zouliwwerer mat oppene Kommunikatiounsinterface, einfach a Kraaftsystemer z'installéieren.
3200A Air Circuit Breaker
CDADA ass e professionnellen ACB Hiersteller a Fournisseur a China. Dëse 3200A Air Circuit Breaker (DAA2-3200 Serie) ass perfekt fir Bulk ze kafen, fit fir AC 50Hz, 690V Netzwierker. Et bitt intelligent Schutz a präzis selektiv Ausléiser, mat Auszuch / fixen Optiounen. Et ass eng zouverlässeg niddereg Volt ACB fir bulk Keefer déi stabil Muecht Verdeelung Leeschtung brauchen.
4000A Air Circuit Breaker
4000A Air Circuit Breaker gëtt vum zouverléissege Fabrikant, CDADA, ugebueden. Et ass eng Top Wiel fir Bulk Beschaffung, konstruéiert fir AC 50Hz, 690V Heavy-Duty Power Systemer. Dësen ACB huet intelligente Schutz a präzis selektiv Ausléiser, mat flexibelen Ausdrock a fixe Konfiguratiounen. Ideal fir Schaltgeräter Setups, mir begréissen bulk Bestellungen an OEM Projete fir dës héich Kapazitéit ACB.
6300A Air Circuit Breaker
Wielt CDADA als Äre Liwwerant, eise 6300A Air Circuit Breaker ass eng Top Wiel fir Bulk Sourcing, eng IEC / GB zertifizéiert Héichkapazitéit Eenheet gebaut fir Kraaftwierker a schwéier industriell Notzung. Et kënnt an Ausschnëtter a fixen Typen, konstruéiert fir zouverlässeg Low-Volt Power Schutz. Mir sinn e vertrauenswürdege Fabrikant, begréissen OEM Projeten a bulk ACB Bestellunge fir global industriell Keefer.

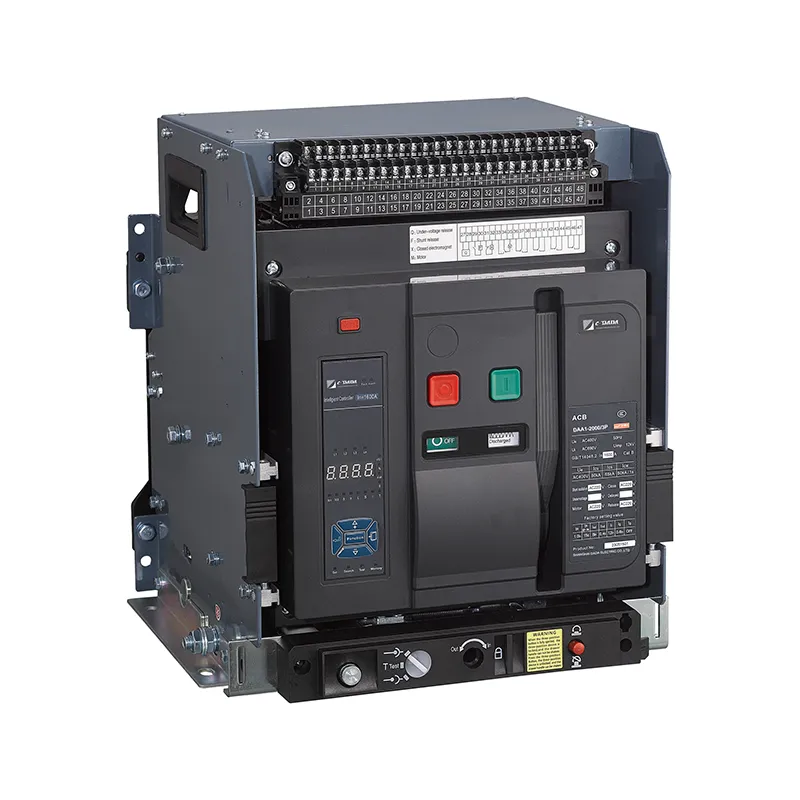

3 Phase Air Circuit Breaker
CDADA ass den Hiersteller vun 3 Phas Loftschalter, dëst Produkt ass ideal fir Bulk Sourcing, eng versatile Léisung gebaut fir industriell Kraaftverdeelungsnetzwierker mat 400A-6300A Bewäertung. Et huet intelligent Schutz a präzis selektiv Ausléiser, kompatibel mat GB14048.2 an IEC60947-2. Et ass de Go-to 3P ACB fir OEMs an Distributeuren déi robust, zouverléisseg Low-Volt Schalter fir global Projeten brauchen.
CDADA ass e Air Circuit Breaker Hiersteller a Fournisseur a China. Eis Fabréck servéiert verschidden Industrien wéi Kraaftsystemer, Bauautomatiséierung, an industrieller Fabrikatioun, bitt flexibel OEM / ODM Léisungen.
