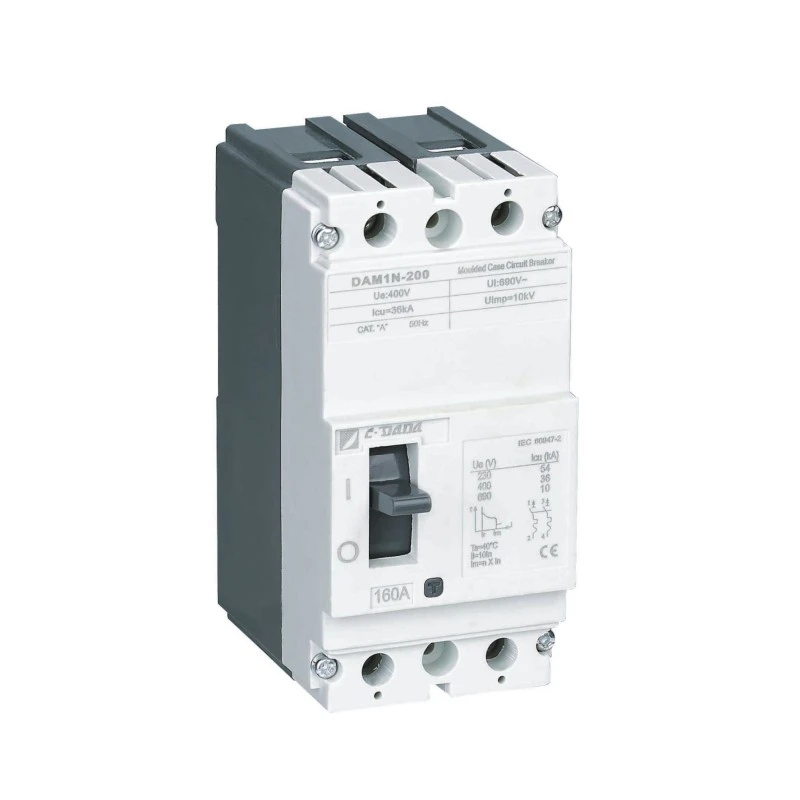

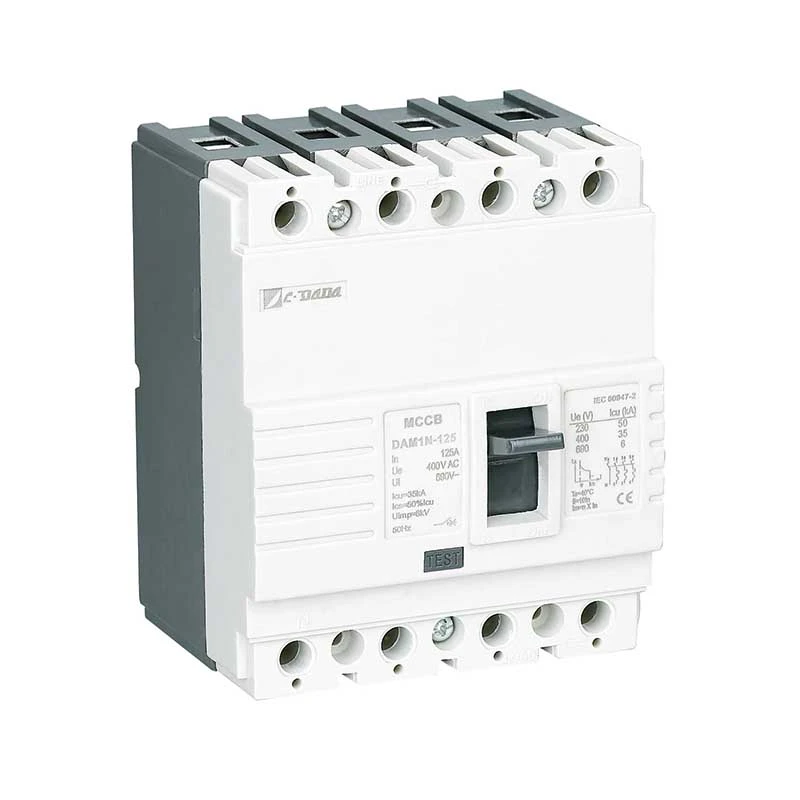

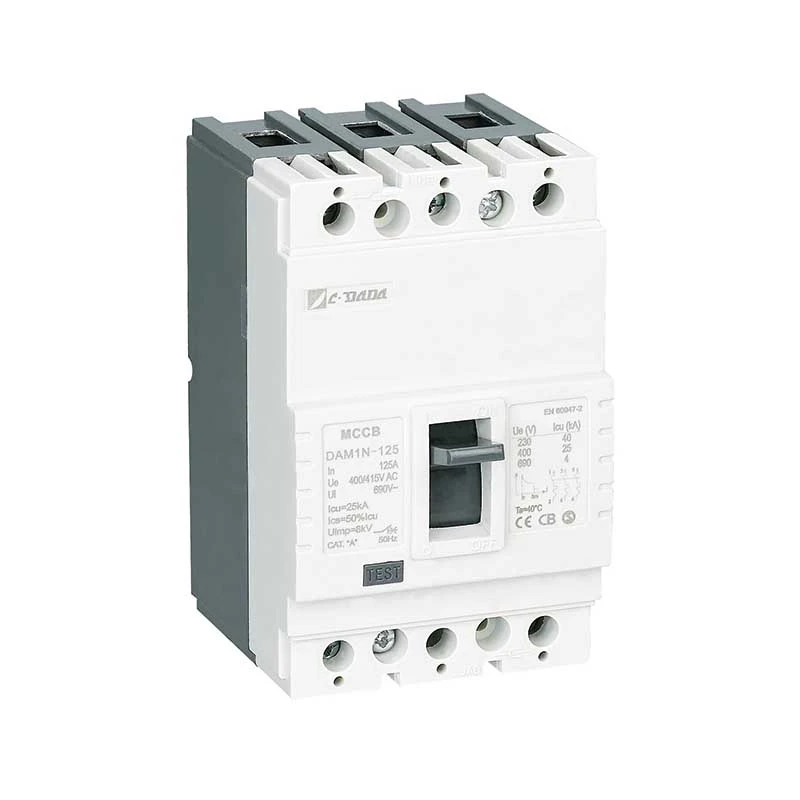

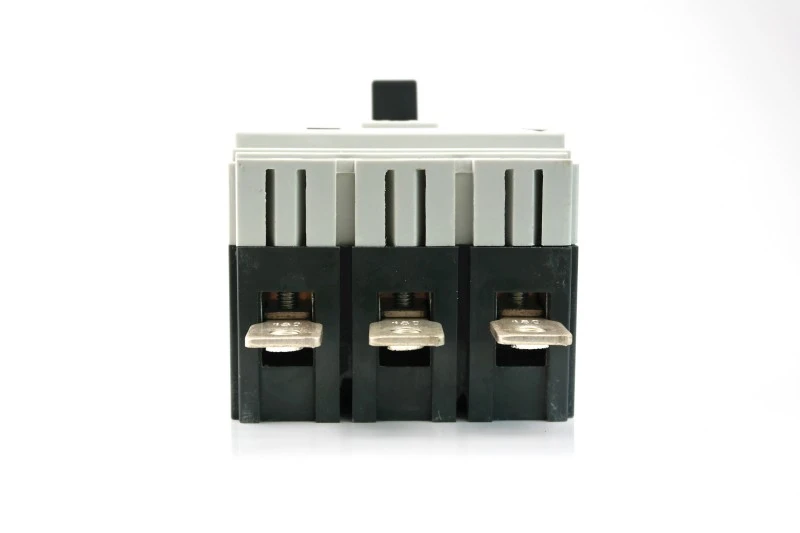

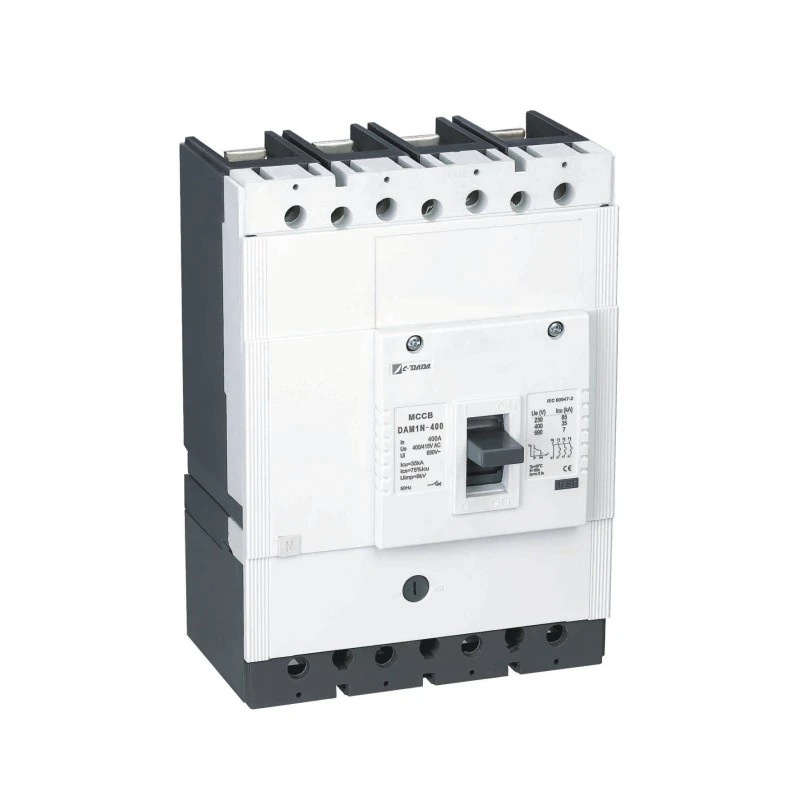

Fixed Typ Geformt Case Circuit Breaker
Model:DAM1 Series
Quell héich Qualitéit an fortgeschratt Fixed Type Moulded Case Circuit Breaker (MCCB) vu Shanghai DADA Electric-zertifizéiert (CE, CB, ASTA), thermesch-magnetesche Schutz, 12.5A–1600A. Ideal fir industriell a kommerziell Panelen. Einfach DIN-Schinne oder Panelmontage. OEM & bulk Bestellungen wëllkomm, wielt CDADA als Äre Liwwerant mat Vertrauen.

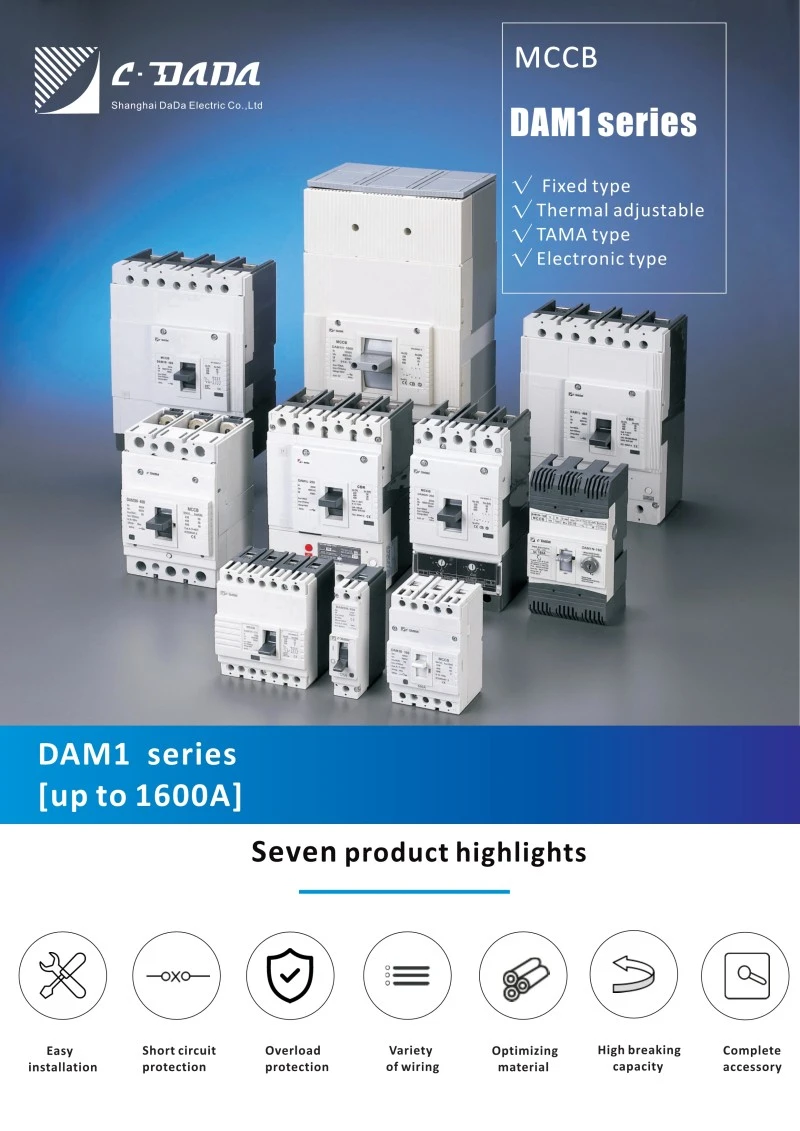

CDADA Fixed Type Molded Case Circuit Breaker (MCCB) DAM1 Serie entsprécht d'Bedierfnesser vun all Applikatioun, vu klenge Benotzer bis industriell Transformator a Verdeelungsinstallatioun.
D'DAM1 Serie huet siwe Frame Gréissten, bis zu 1600A, Breakkapazitéit bis zu 100 kA, Betribsspannung bis 1000 Volt, entsprécht einfach eng Vielfalt vun ëmfaassenden elektreschen a mechanesche Accessoirebedürfnisser, bitt eng Vielfalt vun Installatiounsléisungen fir d'Bedierfnesser vun all Stroumsystem ze maximéieren.
Mat globale Zertifizéierung KEMA, ASTA, SEMKO, CB, CE, ROHS; DAM1 ass déi bescht Wiel fir weltwäit elektresch Apparatanlagen an OEM.
Schlëssel Spezifikatioune
Elektresch Parameter vun DAM1 MCCB geformt Fall Circuit breaker

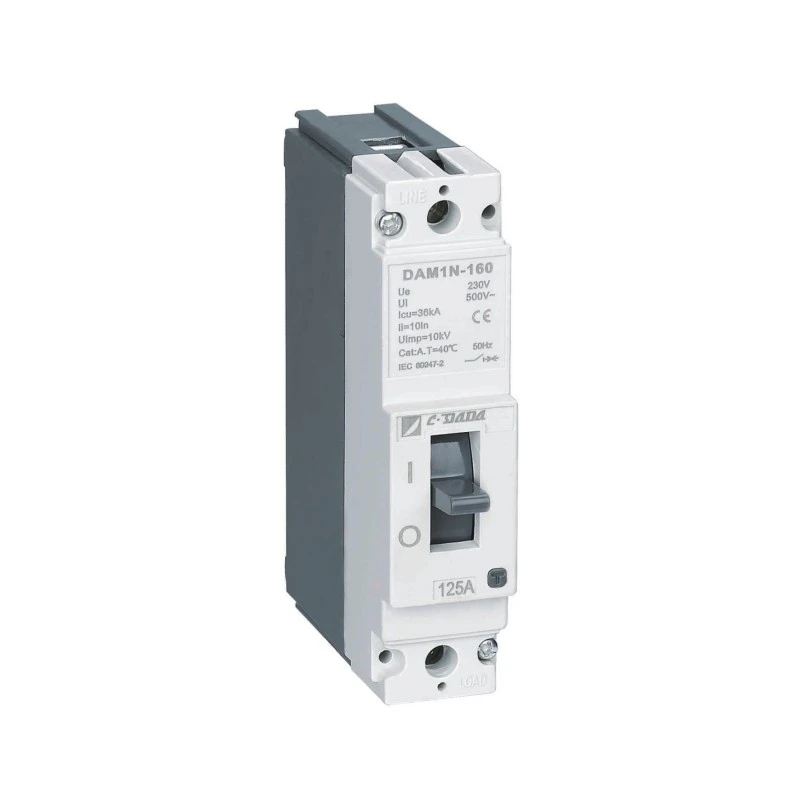

| Modell | Code | Icu (KA) | Ics (KA) | Bewäert aktuell -In | Ui(V) | Ue(V) | Pol | Uimp (V) |
| DAM1-160 | B | 25 | 18.75 | 10 - 12,5 - 16 - 20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 - 125-160A | 500V an | 230 V | 1 P | 10000 |
| N | 36 | 27 | ||||||
| DAM 1-200 | B | 25 | 18.75 | 10 - 12,5 - 16 - 20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 - 125-160(200)A | 750 V | 400V an | 2 P | 10000 |
| N | 36 | 27 | ||||||
| DAM1-125 | B | 25 | 12.5 | 10 - 12,5 - 16 - 20 - 25 - 32 (30) - 40 - 50 - 63 (60) - 80 - 100 - 125A | 750 V | 400V an | 3P / 4P | 10000 |
| N | 35 | 17.5 | ||||||
| S | 50 | 37.5 | ||||||
| DAM1-160 | B | 25 | 12.5 | 10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)A | 750 V | 400/415 V | 3P / 4P | 8000 |
| N | 35 | 26.25 | ||||||
| S | 50 | 37.5 | ||||||

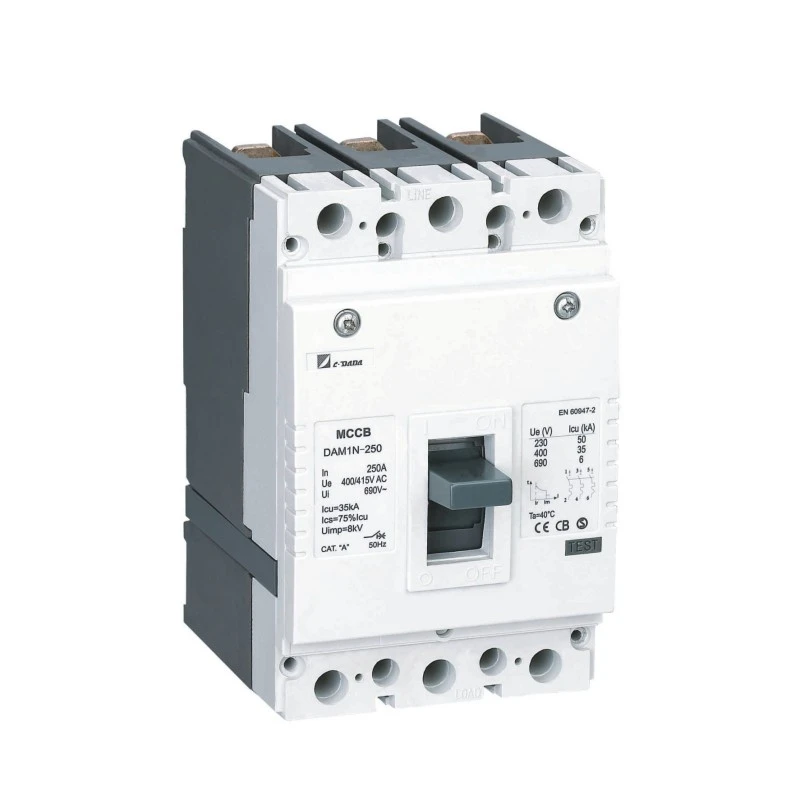

| DAM1-250 | N | 35 | 26.25 | 63 - 80-100-125 - 160 (180) - 200 (225) - 250 (320) A | 750 V | 400/415 V | 3P / 4P | 8000 |
| S | 50 | 37.5 | ||||||
| H | 65 | 48.75 | ||||||
| G | 85 | 51 | ||||||
| DAM1-630(400) | N | 35 | 26.25 | 250 - 315 (350) - 400 - 500 - 630A | 750 V | 400/415 V | 3P / 4P | 8000 |
| S | 50 | 37.5 | ||||||
| H | 70 | 52.5 | ||||||
| G | 85 | 52.5 | ||||||

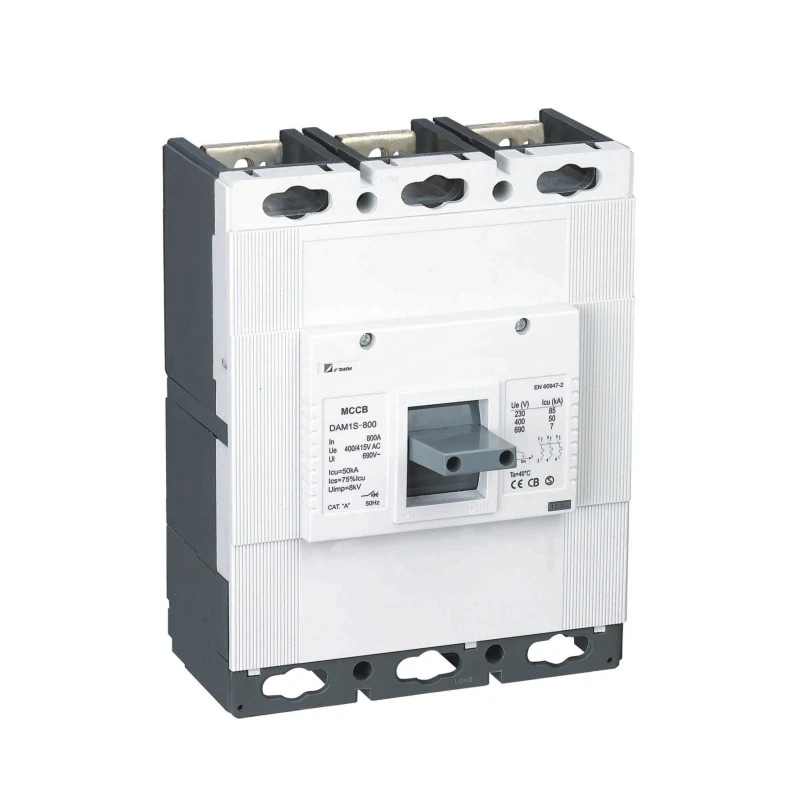

| DAM1-800 | N | 35 | 35 | 400 - 500 - 630 (700) - 800 - 1000A | 750 V | 400/415 V | 3P / 4P | 8000 |
| S | 50 | 37.5 | ||||||
| H | 70 | 52.5 | ||||||
| G | 85 | 52.5 | ||||||
| DAM1-1600 | S | 65 | 50 | 800 -1000 - 1250 - 1600A | 750 V | 400V an | 3P / 4P | 8000 |
| H | 85 | 50 | ||||||
| G | 100 | 50 |
● Icu:O-t-CO Test(O:Open Manöver, CO:Close-Open Manöver,t:Waardedauer)
● Ics:O-t-CO-t-CO Test(O:Open Manöver, CO:Close-Open Manöver,t:Waardedauer)
★ ON/I Positioun: Et weist datt d'Kontakter vum Breaker zou sinn. An dëser Positioun ass de Breaker Hiewel an der ieweschter Positioun
★ TRIP Positioun: Et weist datt de Breaker opgemaach ass wéinst engem Feeler (iwwerlaascht oder kuerz Circuit). An dësem Fall ass Breaker Hiewel an der Mëtt Positioun tëscht ON an OFF Positiounen. Fir den Breaker, deen an der Trippositioun ass, op d'ON Positioun ze huelen; dréckt den Breakerhebel no ënnen wéi et vum OFF Zeechen ugewise gëtt
Breaker soll mat "Klick" Toun agestallt ginn. Duerno, zitt den Hiewel wéi d'ON Zeechen gewisen fir den Breaker zou ze maachen
★ OFF / 0 Positioun: Et weist datt Kontakter vum Breaker op sinn. Op dës Manéier ass de Breaker Hiewel an der ënneschter Positioun.
Physikalesch Parameteren vun DAM1-125 MCCB geformt Fall Circuit Breaker
| Kategorie (EN 60947-2/IEC 60947-2) | Ausdauer |
|
||||||
| Modell | Pol | Dielectric Properties (V) | Lonisatiounsdistanz (mm) | Total Cycles | Elektresch Liewen | Mechanesch Liewen | Main Circuit | Auxiliary Circuit |
| DAM1-160 | 1 P | 2500 | ≤30/0 | 20000 | 3000 | 17000 | A/0 | AC-15 Eng |
| DAM 1-200 | 2 P | 2500 | ≤30/0 | 15000 | 2500 | 12500 | A/0 | AC-15 Eng |
| DAM1-125 | 3P / 4P | 2500 | ≤30/0 | 8000 | 1000 | 7000 | A/0 | AC-15 Eng |
| DAM1-160 | 3P / 4P | 3000 | ≤30/0 | 8000 | 1000 | 7000 | A/0 | AC-15 Eng |
| DAM1-250 | 3P / 4P | 3000 | ≤30/0※ | 8000 | 1000 | 7000 | A/B | AC-15 Eng |
| DAM1-630(400) | 3P / 4P | 3000 | ≤60/0※ | 5000 | 1000 | 4000 | A/B | AC-15 Eng |
| DAM1-800 | 3P / 4P | 3000 | ≤80/0※ | 5000 | 1000 | 4000 | A/B | AC-15 Eng |
| DAM1-1600 | 3P / 4P | 3000 | ≤80/0※ | 3000 | 500 | 2500 | A/B | AC-15 Eng |
Aarbechtsprinzip & Schutz Mechanismus
★ Thermalschutz (Iwwerlaascht)
De bimetallesche Sträif béit sech wann se duerch nohalteg Iwwerstroum erhëtzt ginn (> Bewäertstroum). D'Biegegeschwindegkeet ass proportional zu der aktueller Magnitude - suergt ëmgedréint-Zäit Ausschlag, déi d'Kabelthermesch Verhalen mimikéiert, verhënnert Noutreesen wärend Ausrüstung schützt.
★ Magnéitesche Schutz (Kuerzschluss)
Wärend enger Kuerzschluss (zB Phase-zu-Phas oder Phase-zu-Buedem), zitt e Magnéitfeld mat héije Stroum direkt de Solenoid-Plunger, de Sperrmechanismus bannent Millisekonnen erauszekréien - de Feelerstroum ofschneiden ier e thermesche Schued geschitt.
Produit Virdeeler
★ Kierper a Cover:
Fiber-Glas Polyester Harz gouf als Kierper an Cover Material am Aklang mat EN 60512-20-2 Norm benotzt. Dëst Material, dat an der Literatur BMC (Bulk Molding Compound) genannt gëtt, gëtt bevorzugt wéinst héije elektreschen a mechanesche Wäerter a ka kontinuéierlech op eng Temperatur vu 160 ℃ widderstoen. BMC Material verbrennt net wann et a Kontakt mat Drot bei enger Temperatur vun 960 ℃ am Aklang mat IEC 695-2-1
Bimetal: Bimetal ass e Material besteet aus enger Kombinatioun vun zwee Plackemetaller mat verschiddene Verlängerungskoeffizienten géint Hëtzt. De Stroum, deen duerch den Breaker passéiert, erhëtzt Bimetal. Wéinst Effekt vun dëser Hëtzt. bimetal béien op déi manner ausdehnend Plack. Zënter datt d'Hëtzt eropgeet wéi de Stroum duerch den Breaker eropgeet, gëtt Bimetal méi erhëtzt a biegt méi. Op dës Manéier kontrolléiert et den Ouverturesmechanismus fir den Breaker opzemaachen.

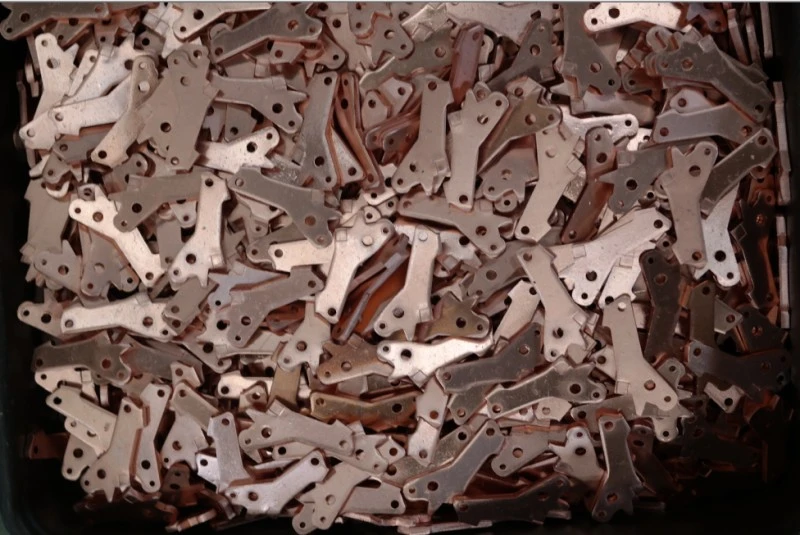

★ Kontakter:

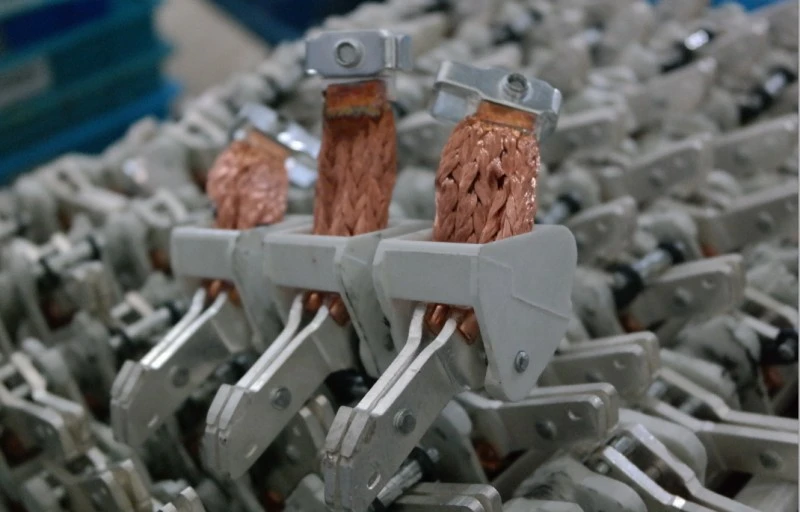

Kontakt Legierung gëtt fir Breaker bestëmmt andeems gebrach a gedroe Stroumwäerter a Konstruktioun berücksichtegt ginn. Normalerweis ginn Sëlwer-, Grafit-, Néckel-, Wolfram-Legierungskontakter an Breaker benotzt. Eng swaged Struktur ass gesuergt a bewegt Kontakter. An dëser Aart a Weis, swaged an haart Legierung Kontakter hunn eng Plaz op mëll fix Kontakter an all Ouverture-Zoumaache.
Op dës Manéier gëtt déi niddregst Resistenz geséchert.Bewegt Kontakt soll de fixe Kontakt ganz gutt beréieren, fir niddereg Kontaktresistenz ze hunn. Ee, exzessiv Kontakt Drock Kraaft Resultater an Schued vu Kontakter an enger kuerzer Zäit wéi normal.Kontakt Alliagen si ganz wichteg fir eng gesond Ouverture-Zoumaache.
★ Arc Extinguisher Cell (Separator):
Separatore gi benotzt fir de Bogen auszeschwätzen, dee geformt gëtt während der Operatioun vum Breaker, deen ënner Energie funktionnéiert. Wärend de bewegende Kontakt vum fixe Kontakt getrennt ass, leeft de Stroum weider tëscht de Kontakter fir eng Zäit an dëst gëtt Bou genannt. Dëse Bou soll a ganz kuerzer Zäit ausgestuerwen sinn
★ Ausstierwen vum Arc:
Arc gëtt Richtung Separatoren gedréckt wéinst engem Magnéitfeld dat ronderëm de Bou geformt gëtt. Op dës Manéier gëtt de Bogen erweidert a gëtt schlank a gebrach tëscht Trennplacke (Figure-5). Wéinst der Charakteristik vum Material, deen op Säitewänn vun de Separatoren benotzt gëtt, kënnt e Gas eraus wéinst héijer Temperatur, déi duerch de Bogen verursaacht gëtt. Dëse Gas huet e wichtegen Effekt op d'Ausstierwen vum Bou.
Applikatioun
CDADA DAM1 Fixed Type Molded Case Circuit Breaker (MCCB) ass iwwer kritesch Infrastruktur vertraut:

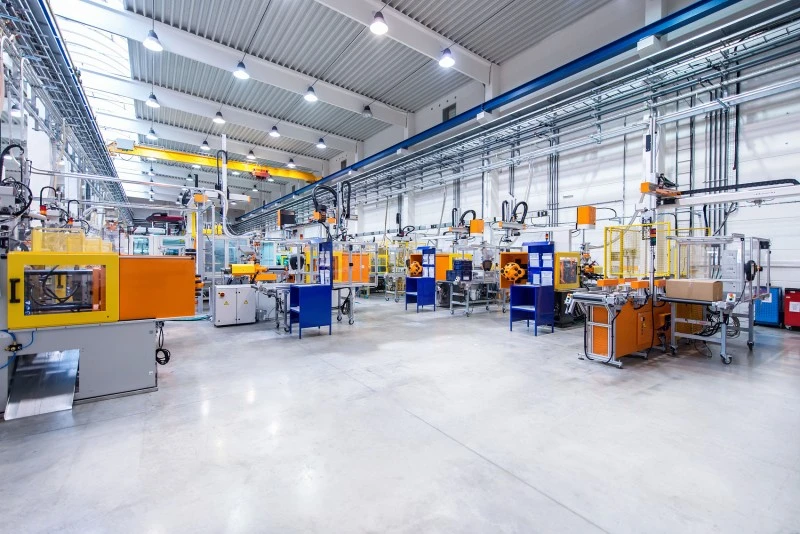

★ Industriell: Stol Millen, Ueleg & Gas Plattformen, chemesche Planzen
★ Gesondheetswiesen: Spidol Haapt- & Ënner-Verdeelung Conseils
★ Transport: Eisebunn Signalisatioun, Flughafen Gepäck Systemer

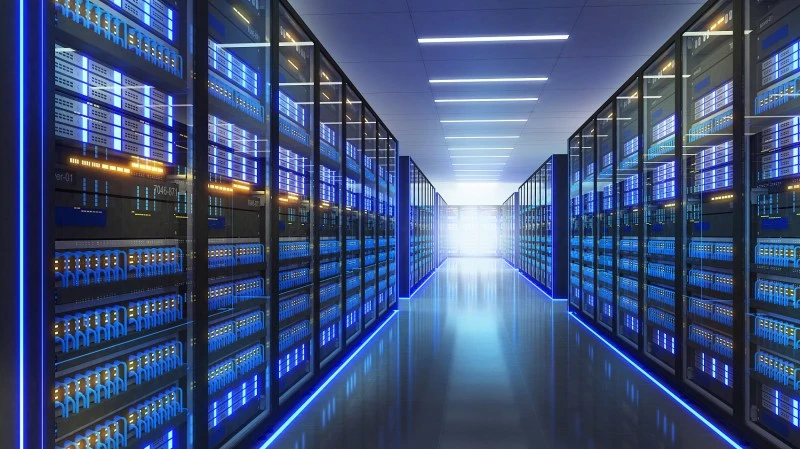

★ Kommerziell: Wolkenkratzer, Datenzenteren, Akafszentren, Konventiounszentren
★ Ëffentlech Plazen: Theateren, Stadien, Regierungsgebaier
Installatioun & Ënnerhalt Virdeeler
★ Einfach Integratioun:
Standard Kit enthält busbars, Phase Barrièren, an Hardware

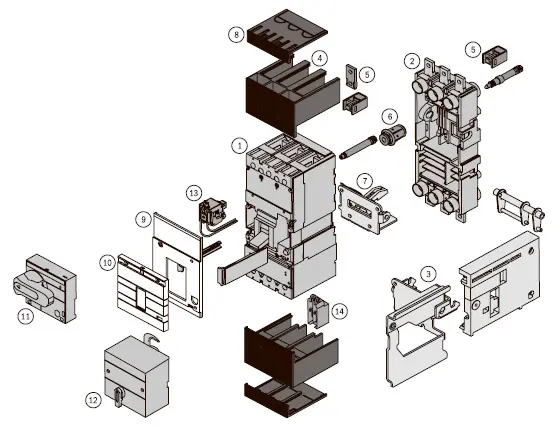

Optional Accessoiren: Alarmkontakter, Shunt-/Ënnerspannungsrelease, elektresch Betribsmechanismen

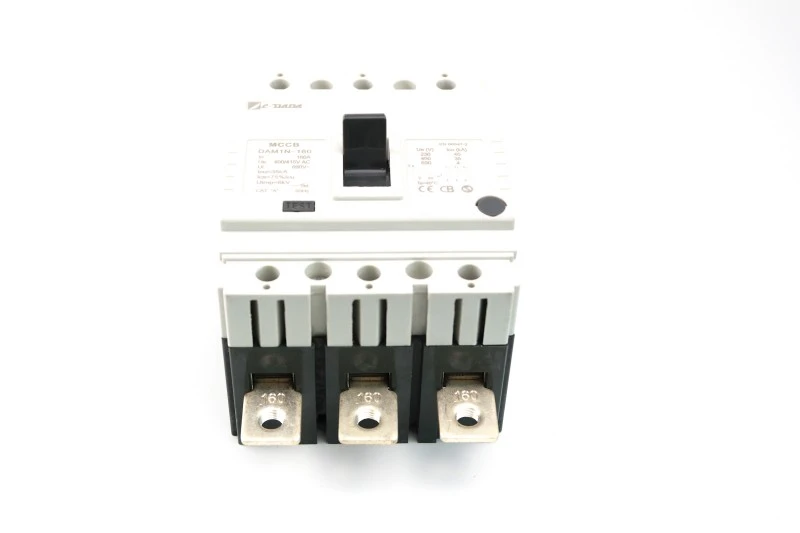

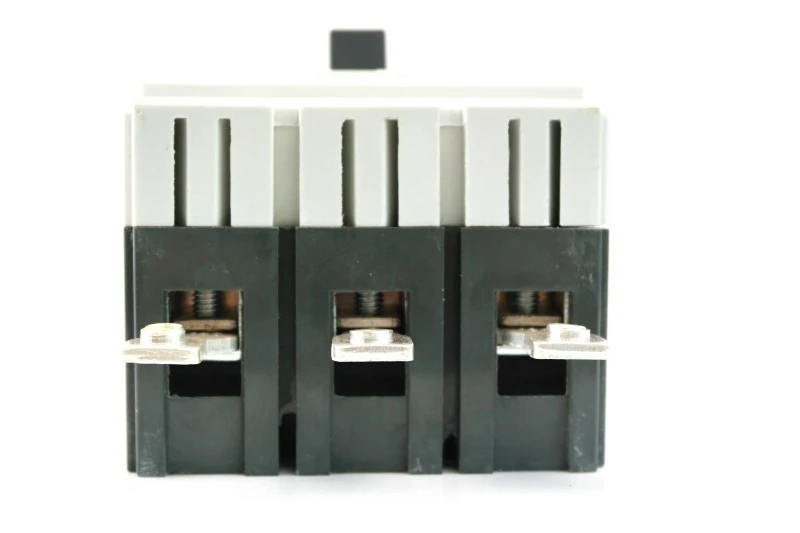

1) Connectéiert duerch erweidert Busbar (Foto 1)

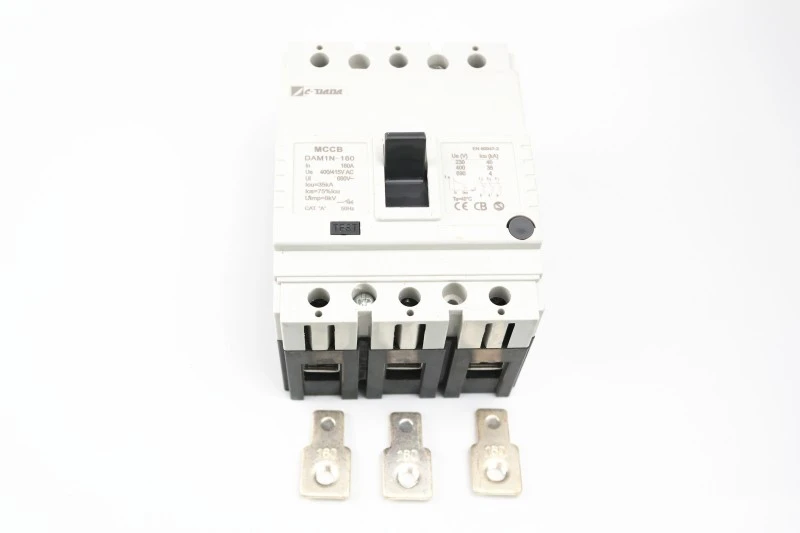

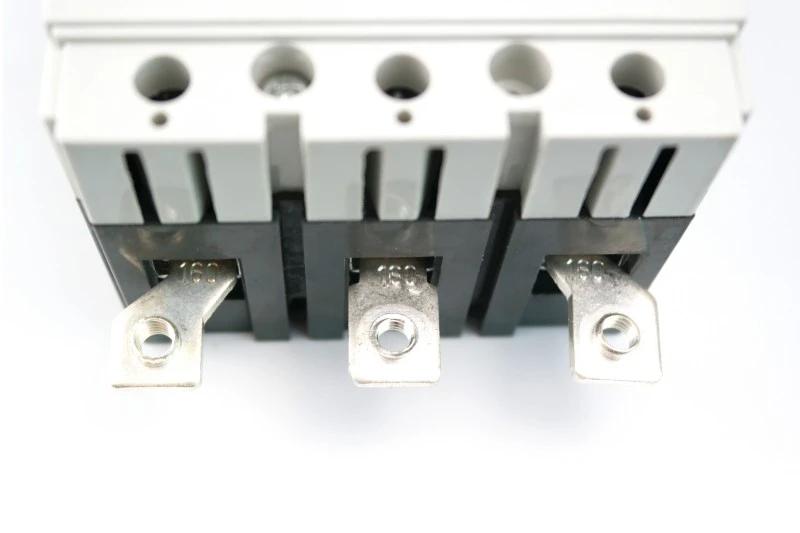

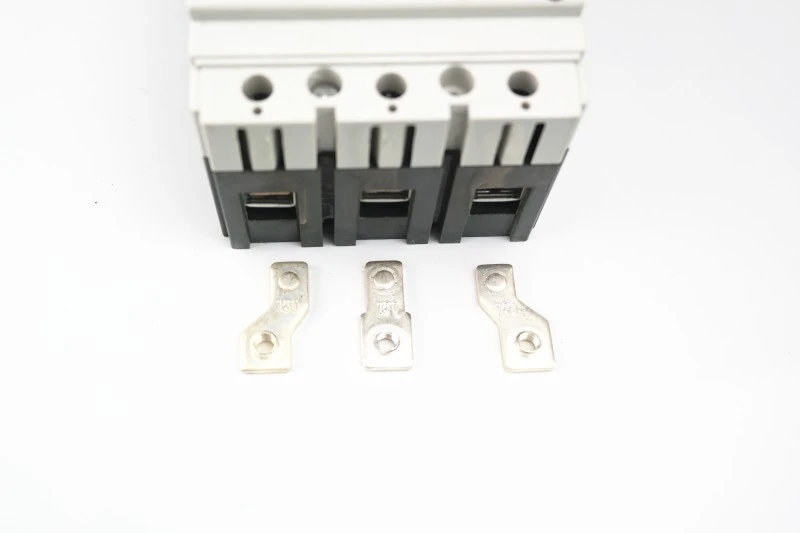

2) Connect duerch Spreader Terminal (Foto 2)

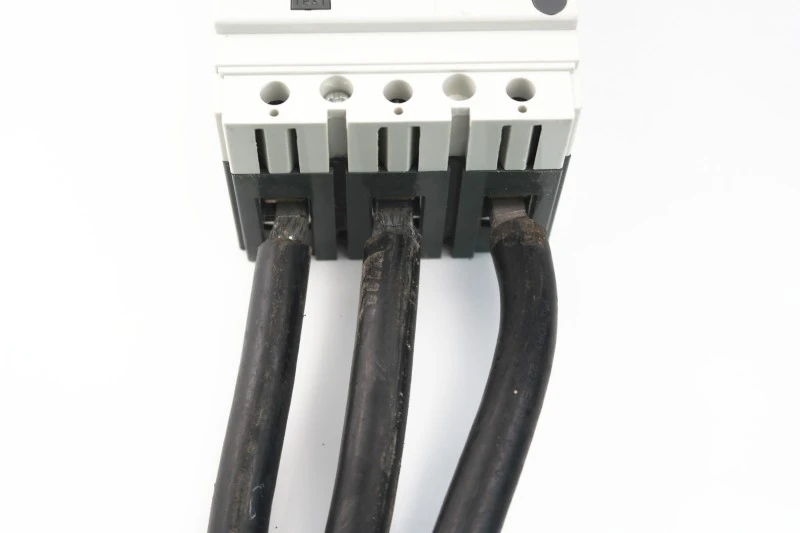

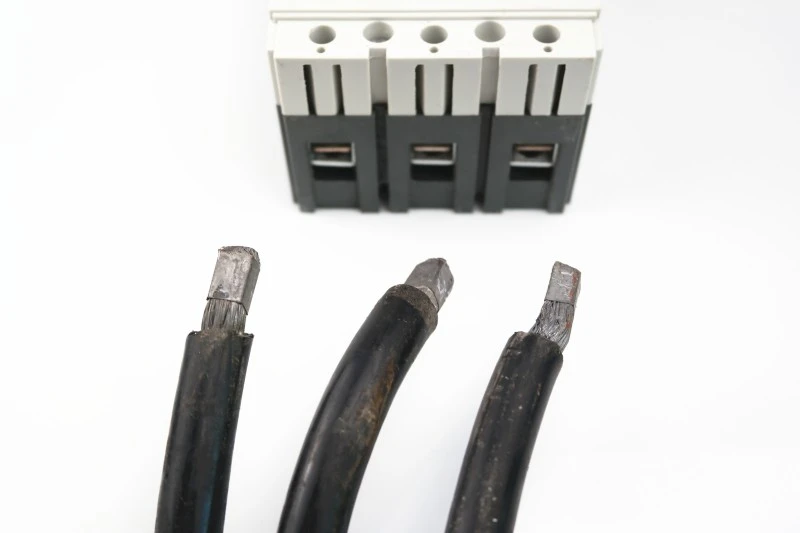

3) Connect direkt Kabel (Foto 3) ouni Gebrauch vun Kabel lugs.

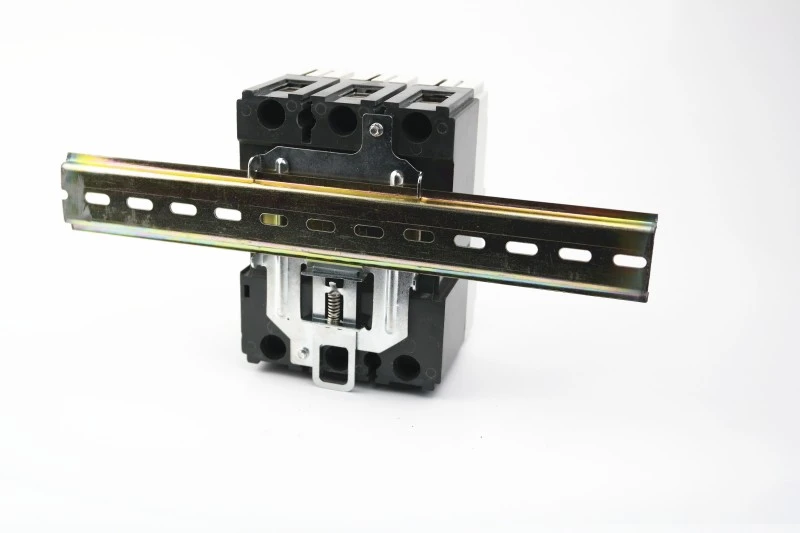

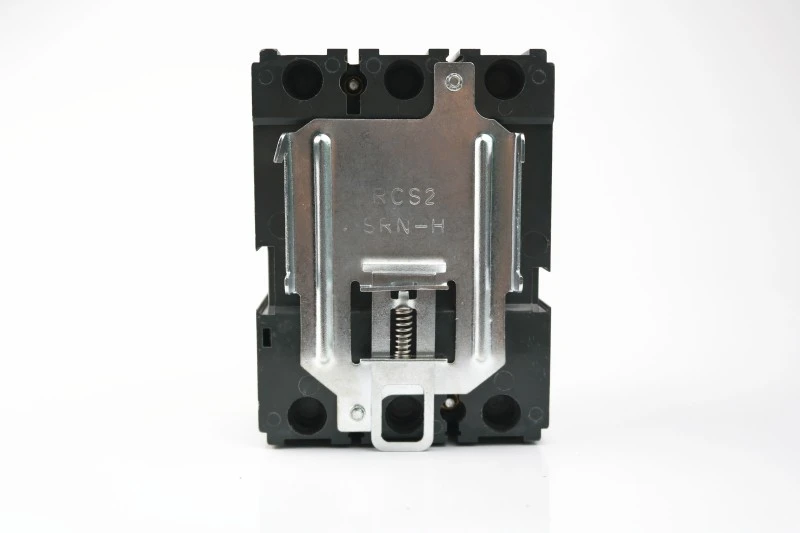

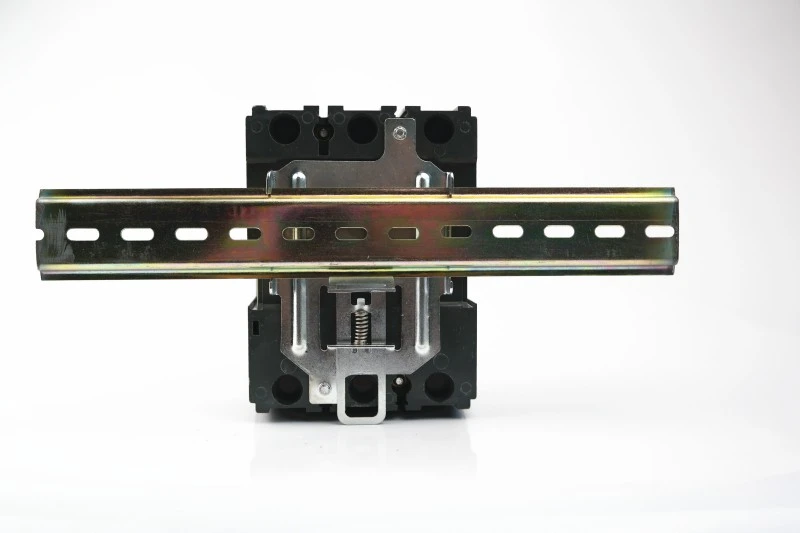

Mat der Hëllef vun speziellen Clamp 125 an 160 Unitéiten kann op eng DIN-Schinn installéiert ginn.
Breaker mat Klemm
Klemm mat DIN Schinne
Klemm mat DIN Schinne
★ Raumspuerend Design:
10-20% méi hell a méi kompakt wéi Hausalternativen
Erlaabt méi kleng Uschlossgréissten → manner Material & Versandkäschten
★ Benotzerfrëndlech Reset:
Kloer TRIP Indikatioun verhënnert blann nei zoumaachen
Audible "Klick" bestätegt richteg mechanesch Engagement
★ Future-Ready:
Ënnerstëtzt Plug-in an Zeechnen Kits (fir ausgewielte Modeller)
Kompatibel mat Smart Iwwerwachung Add-ons
Firwat wielen CDADA?

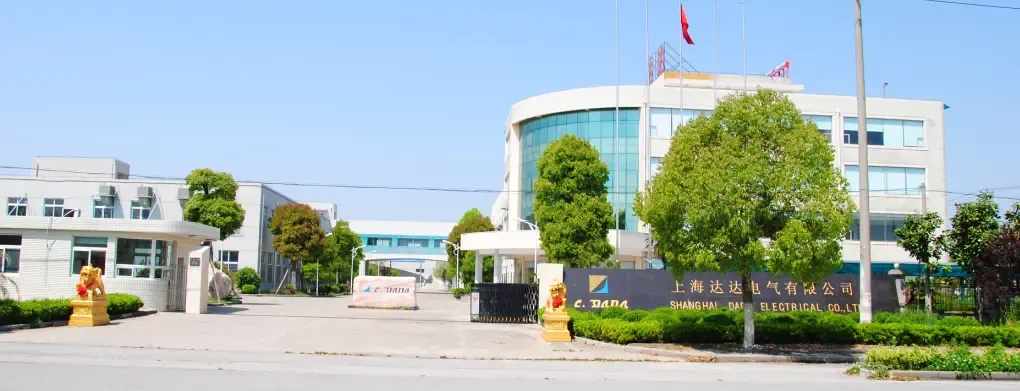

1. Mir sinn de féierende Fabrikant fir 42+ Joer. Eis Firma gegrënnt am 1983, entwéckelt sech ganz séier während 40 Joer.

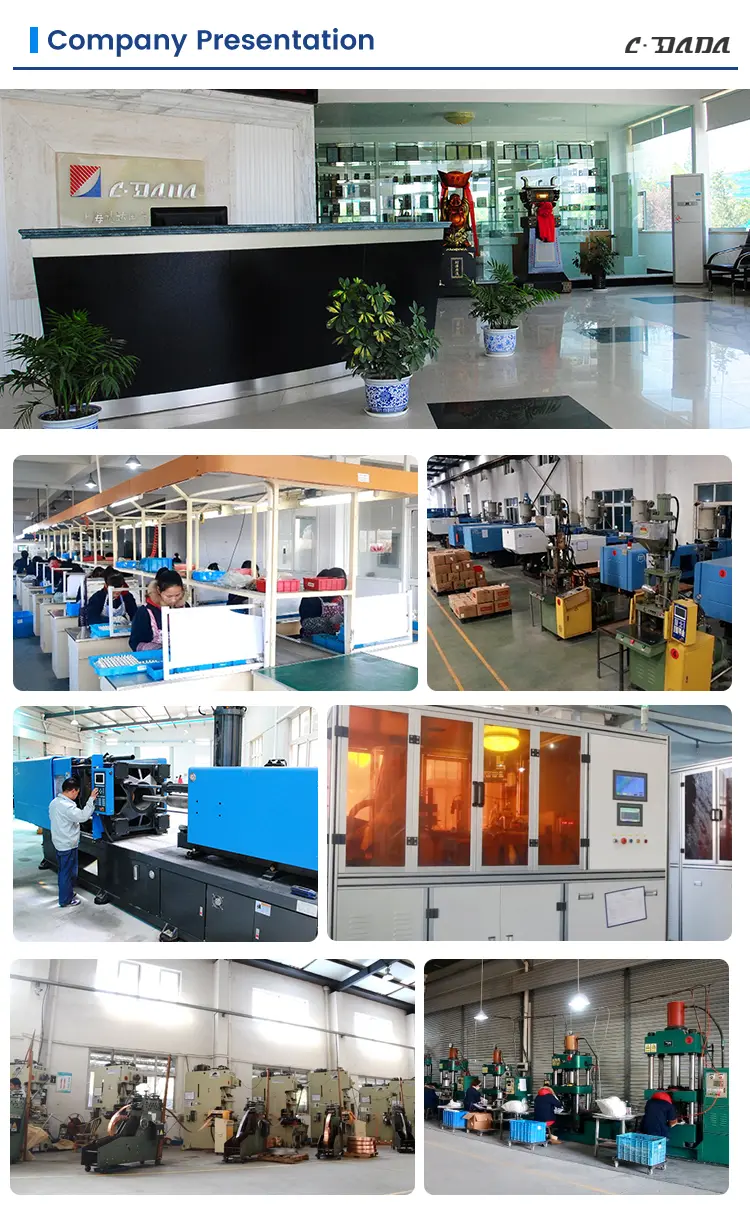

2. De Grupp, deen aus 3 Fabriken besteet, besëtzt eng Produktiounsfläch vun 52.400m² a beschäftegt méi wéi 500 Mataarbechter. Mir hunn bal zéng Millioune Yuan investéiert fir eis Operatioun auszebauen an eis Ateliere upgraden.
3. Fabréck iwwerpréift vun INTERTEK, DEKRA & GMC
4. Héichstäerkt Kartonen, Palette Schutz, gutt fir laang-Distanz Export Transport
Oft gestallte Froen (FAQ)
Q1: Kann den DAM1 Fixed Type Molded Case Circuit Breaker op enger DIN-Schinn montéiert ginn?
A1: Jo - Modeller 125A an 160A kënnen op DIN-Schinne installéiert ginn mat der optionaler spezieller Klemm. Méi héich Bewäertunge sinn nëmme Panelmontéiert.
Q2: Wéi eng Zertifizéierungen hält d'DAM1 Serie?
A2: Et ass zertifizéiert mat CE, CB, ASTA, KEMA, SEMKO, a RoHS, fir d'Konformitéit an der EU, Mëttleren Osten, Südostasien an doriwwer eraus ze garantéieren.
Q3: Wéi setzen ech den Breaker no enger Rees zréck?
A3: Als éischt, réckelt den Hiewel ganz erof op OFF (Dir héiert e Klick), zitt et dann op ON. Kraaft et ni direkt vun TRIP op ON.
Q4: Sinn Hëllefsgeräter kompatibel?
A4: Jo - Alarmkontakter, Hëllefskontakter, Shunt / Ënnerspannungsreleasen, an elektresch Betreiber kënnen ouni Demontage bäigefüügt ginn.
Q5: Ass den DAM1 gëeegent fir eeler Breaker ze ersetzen?
A5: Absolut. Säin kompakte Foussofdrock erlaabt den direkten Ersatz vun legacy MCCBs an de meeschte Panelen - spuert Zäit an Upgradekäschten.
