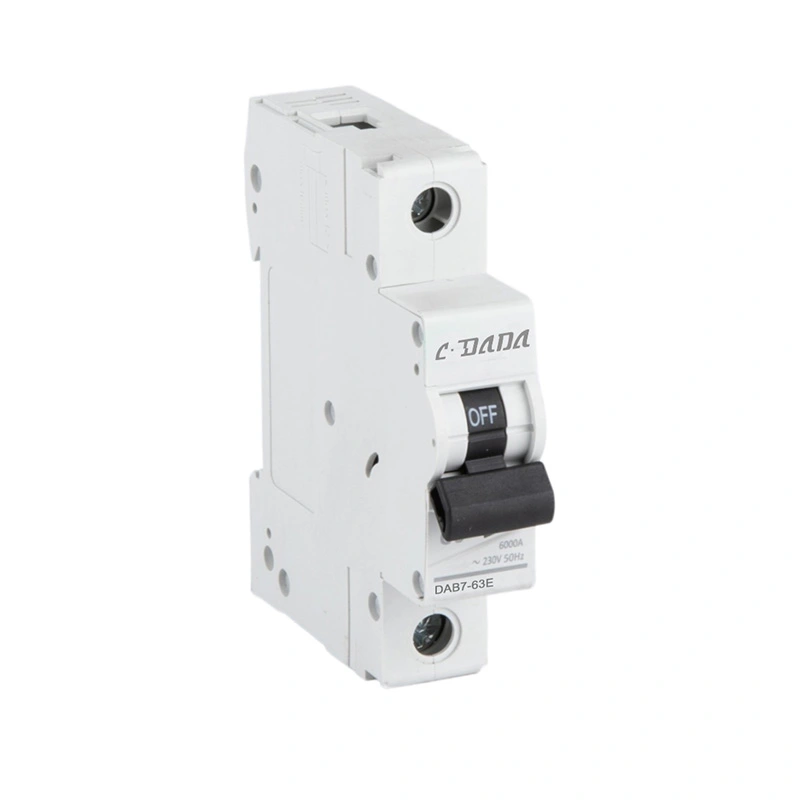

1P 6kA AC Miniatur Circuit Breaker
Model:CDADA Series AC MCB
Fillen gratis CDADA ze kontaktéieren, a kréien eis 1P 6kA AC Miniature Circuit Breaker mat Fabréck direkten Präis, ubitt zouverlässeg Iwwerlaascht a kuerz-Circuit Schutz mat kompakt DIN-Schinn Design. Dëst Produkt huet präzis thermesch-magnetesch Ausléiser a kloer Statusindikatioun, einfach ze installéieren an z'erhalen. Et liwwert stabil Leeschtung fir Wunn- a Liicht kommerziell Kreesleef, suergt sécher Energieversuergung mat laang Liewensdauer.
CDADA 1P 6kA AC Miniature Circuit Breaker ass e qualitativ héichwäerteg Single-Pol Miniature Circuit Breaker entworf fir AC Low-Voltage Systemer. Et bitt zouverlässeg Schutz géint Iwwerlaascht a Kuerzschluss, effektiv Schutz vun elektresche Circuiten a verbonnen Ausrüstung. Hiergestallt op strikt international Standarden, ass dësen AC MCB ideal fir Distributeuren, OEMs an elektresch Kontraktoren déi nohalteg, kosteneffektiv Schutzléisungen sichen.
Produit Fonctiounen & Virdeeler
★ Kompakt Design: Plaz spueren Struktur gëeegent fir Standard Verdeelung Brieder
★ Héich Breaking Kapazitéit: 6kA Kuerzschluss Ënnerbriechungsfäegkeet fir verstäerkte Sécherheet
★ Präzisioun Tripping: Thermesch-magnetesch Trip-Eenheet garantéiert e genee Iwwerlaascht & Kuerzschlussschutz
★ Kloer Status Indikatioun: Siichtbar ON / OFF Fënster fir séier Circuit Status Verifikatioun
★ Secure Wiring: Héichqualitativ Klemmen mat stabile Verbindung, reduzéiert Kontaktresistenz
★ Haltbar Konstruktioun: Flammschutzgehäuse mat héijer Temperaturresistenz
★ Einfach Installatioun: Standard 35mm DIN-Schinnemontage fir séier Montage
★ Zuverlässeg Qualitéit: 100% voll Inspektioun virum Versand, konsequent Leeschtung
Uwendungen
★ CDADA 1P 6kA AC Miniature Circuit Breaker gëtt wäit benotzt an:
★ Wunngebaier, Appartementer an Villaen
★ Büro Gebaier, Akafszentren a kommerziell Ariichtungen
★ Liichtindustriell Atelieren a Fabrikatiounsanlagen
★ Akafszentren, Hoteler a Restauranten
★ Ëffentlech Ariichtungen an Infrastrukturprojeten
★ Beliichtung Kreesleef a kleng Muecht Equipement Schutz
Technesch Parameteren
|
Artikel |
Spezifizéierung |
|
Modell |
CDADA Serie AC MCB |
|
Standard |
IEC 60898 |
|
Typ |
AC MCB (Miniature Circuit Breaker) |
|

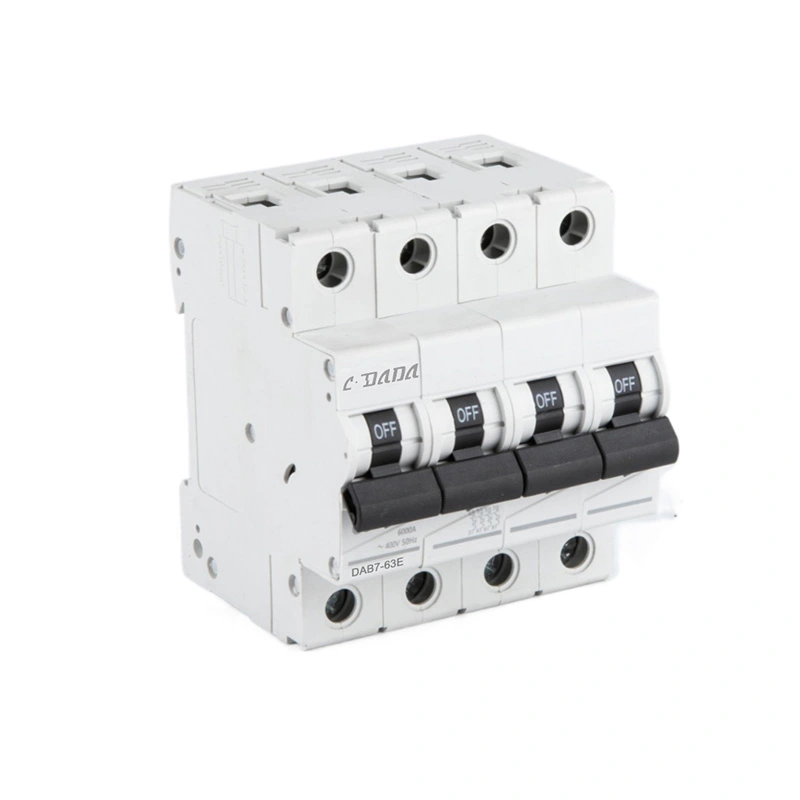

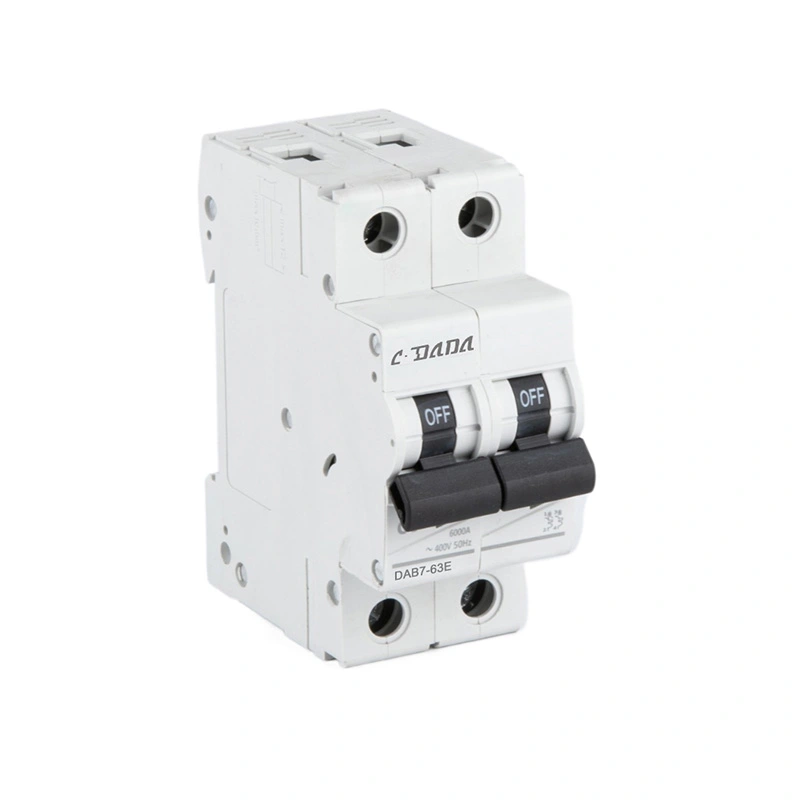

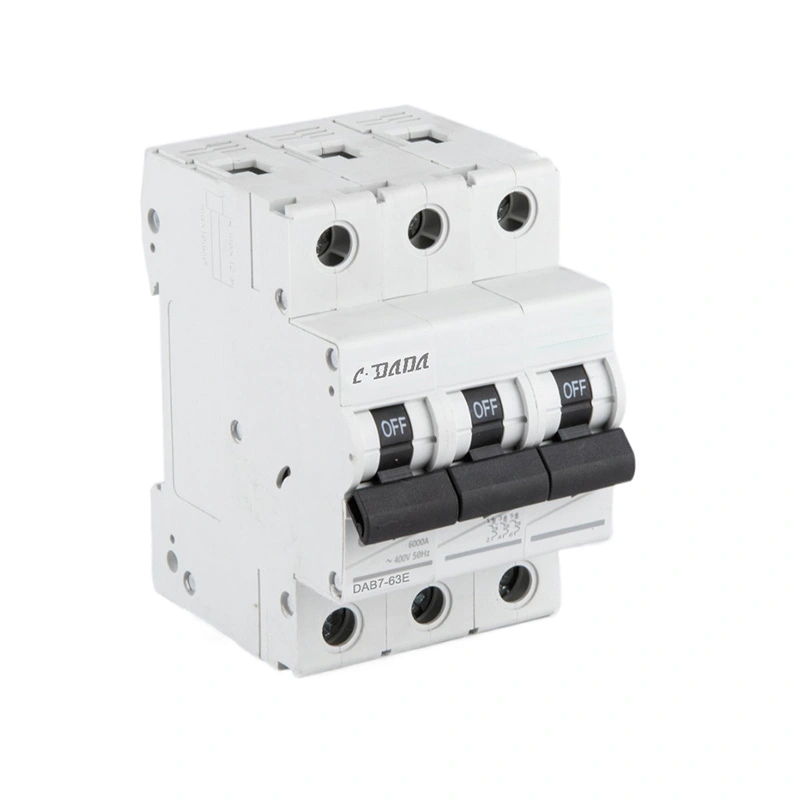

Pole |
1P,2P,3P,4P |
|
Breaking Kapazitéit |
6 kA ze |
|
Bewäert aktuell |
1A, 2A, 4A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A |
|
Tripping Curve |
B, C, D (optional) |
|
Bewäert Spannung |
AC 230V, 400V |
|
Isolatioun Volt |
600V an |
|
Impulsspannung |
6kv vun |
|
Schutz Grad |
IP 20 |
|
Installatioun |
35 mm DIN Rail |
|
Operatioun Temperatur |
-5℃ ~ +40℃ |
|
Mechanesch Liewen |
≥20.000 Operatiounen |
|
Elektresch Liewen |
≥4.000 Operatiounen (um nominellen Stroum) |
|
Standarden Konformitéit |
IEC 60898-1, IEC 60898-2 |
Outline Dimensiounen
★ Breet: 17,8 mm pro Pol (Standard Single-Pol Gréisst)
★ Héicht: Ongeféier 85-92mm (variéiert no aktuell Bewäertung)
★ Déift: Ongeféier 68-72mm
★ Kabelkapazitéit: 1,5-16mm² flexibel oder steife Kupferkabel
★ Standardkompatibilitéit: Passt op all 35mm DIN Schinnesystemer (TS35/7.5, TS35/15)

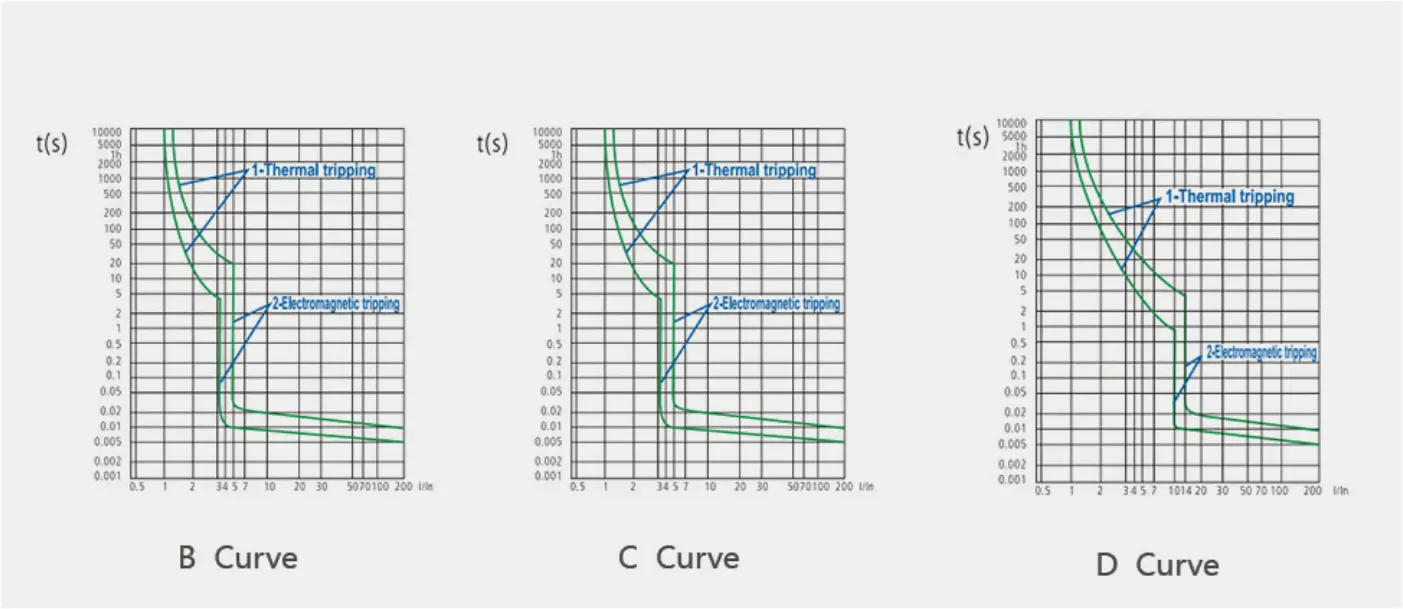

IEC 60898-1
Magnéitesch Fräisetzung
Wann e Circuit Kuerzschluss geschitt ass, gëtt direkt Ausléisung duerch e Magnéit mat engem Eisenkär erreecht. Geméiss dem 1EC60898 Standard kann dëst Produkt an dräi Typen opgedeelt ginn: B, C, an D.
|
|
Test aktuell |
Tripping Zäit |
Uwendungen |
|
B Kurve |
3 lnn 5 lnn |
0.1 |
Typ B gëlt nëmme fir aktiv Lasten: -Elektresch Heizung-Waasserheizung-Elektresch Uewen |
|
C Curve |
5 an 10 ln |
0,1 |
Typ C ass gëeegent fir normal Lasten: - Lampe - Power Socket - Kleng Kraaftmotor |
|
D Kurve |
10 ln 20 Eng |
0.1 |
Kontroll a schützt Circuiten mat instantane Stroumstroum (grouss Motoren) |
Thermesch Fräisetzung
● Wann d'Iwwerlaaschtung am Circuit geschitt ass, wäert de bimetallesche Sträif vum Circuit Breaker duerch Hëtzt béien, wouduerch d'Kontakter ze trennen an e thermesche Tripp entstoen;
●Den IEC-Standard definéiert d'Ausléisungszäitbereich fir verschidde Iwwerlaaschtstroum;
● D'Referenz Test Ëmfeld Temperatur ass 30 ° C.
|
Test aktuell |
Tripping Zäit |
|
1,13 ln |
t z 1h(an ≦ 63A) |
|
1, 45l |
t<1h(In ≦ 63A) |
|
2,55 ln |
1s<1h<60s(In≤32A)1s |

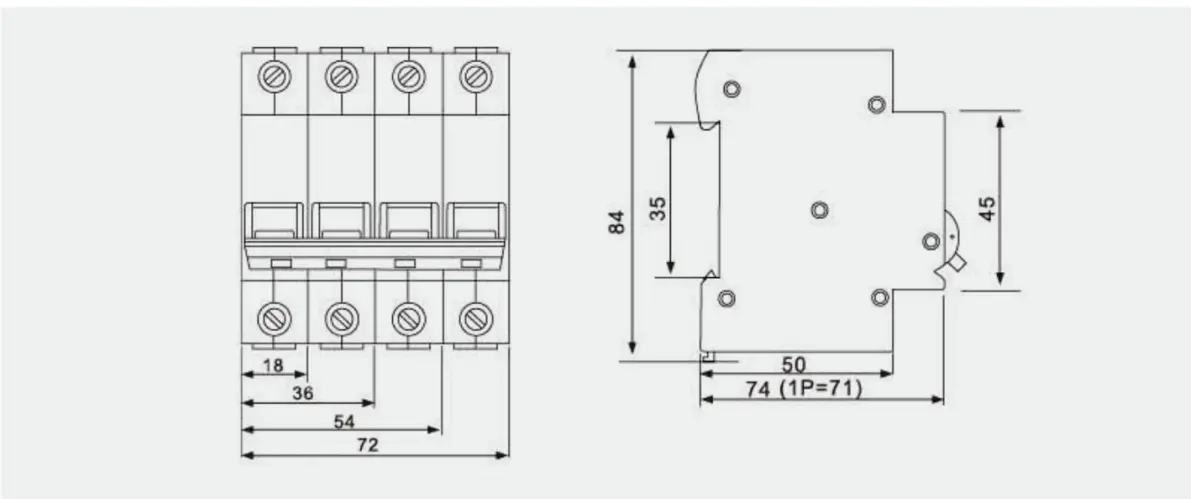

Produkt- an Installatioun Dimensiounen (MM)
De Produkt ass op enger Führerschinn mat enger maximaler Verbindungskapazitéit vu 25mm montéiert2.
Qualitéitskontroll
★ ISO9001 zertifizéiert Fabrikatioun: Strikt Qualitéitsmanagementsystem uechter d'Produktioun
★ Comprehensive Testing: 100% Inspektioun inklusiv Ausléisungseigenschaften, Temperaturerhéijung a Spannungstester
★ In-House Production: 90% vun de Schlësselkomponenten intern fabrizéiert fir Qualitéitskonsistenz
★ Ëmweltprüfung: Héich / niddereg Temperatur Operatioun, Fiichtegkeet Resistenz Verifizéierung
★ Zuverlässegkeet Assurance: Laangfristeg Haltbarkeetstest fir verlängert Liewensdauer
Verpakung & Versand
★ Standard Exportverpackung: Gewellte Kartonge mat Schutz
★ Kloer Etikettéierung: Modellnummer, aktuell Bewäertung, Polezuel, Quantitéit an Zertifizéierungsinformatioun
★ Schutzmoossnamen Verpakung: Gruppebox fir 12 Eenheeten fir Schued beim Transit ze vermeiden
★ Versandoptiounen: Gëeegent fir Mier, Loft a Land Transport; verfügbar fir bulk Liwwerung
★ Benotzerdefinéiert Verpackung: OEM Verpackungsoptioune verfügbar fir Markepartner
Client Erfolleg Fäll
★ CDADA 1P 6kA AC Miniature Circuit Breaker huet laangfristeg Zesummenaarbecht mat Clienten weltwäit etabléiert:
★ Residential Projeten: Geliwwert fir Wunnengsentwéckler a Südostasien, Mëttleren Osten a Südamerika
★ Kommerziell Installatiounen: Partner mat elektreschen Entrepreneuren an Europa, Afrika an Asien fir kommerziell Bauprojeten
★ OEM Partnerschaften: Zesummenaarbecht mat globalen elektresche Marken fir privat Label a personaliséiert Léisungen
★ Industriell Uwendungen: Versuergt fir Fabrikatiounsanlagen fir Maschinnen an Ausrüstungsschutz
★ Distributeur Netzwierker: Schafft mat regionalen Distributeuren an iwwer 30 Länner fir de lokale Maart ze treffen
