MCCB mat Leckage Schutz

Verbessert d'elektresch Sécherheet iwwer Iwwerlaascht a Kuerzschlussschutz mat der CDADA DAM1L Serie MCCB mat Leckage Protection en integréierte geformte Fall Circuit Breaker mat agebaute Reschtstroum (RCD / ELCB) Funktionalitéit. Entworf vum berufflechen Hiersteller Shanghai DADA Electric CO., LTD fir international Normen, dës Leckage MCCB 4P kombinéiert héich performant Muecht Verdeelung mat Liewen- a Feier-spueren Terrain Feeler Detektioun.

Bewäert vun 10A bis 500A bei 400V / 415V, et bitt justierbaren Reschtbetribsstroum (30mA–1000mA) an optional Zäitverzögerung - wat e personaliséierte Schutz fir perséinlech Sécherheet (≤30mA) oder Feierpräventioun (100mA–500mA+) erméiglecht. Mat Multi-Phas ugedriwwen Elektronik bleift et operationell och wann eng Phas fällt oder d'Spannung op 50V fällt, fir oniwwertraff Zouverlässegkeet a kriteschen Infrastrukturen wéi Tunnelen, Héichhaiser, Transporthubben an Industrieanlagen ze garantéieren.

Schlëssel Spezifikatioune

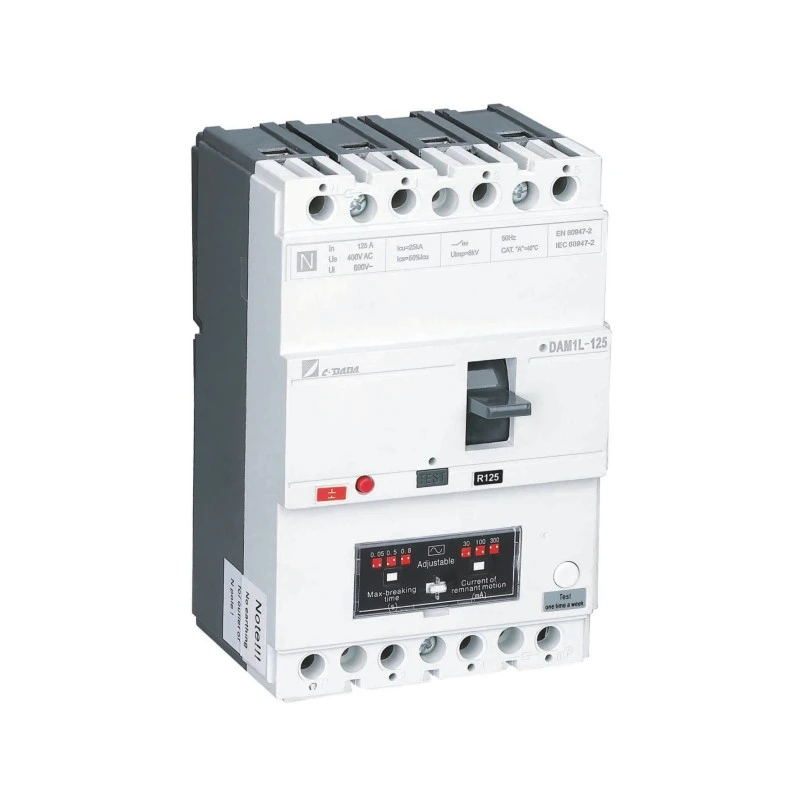

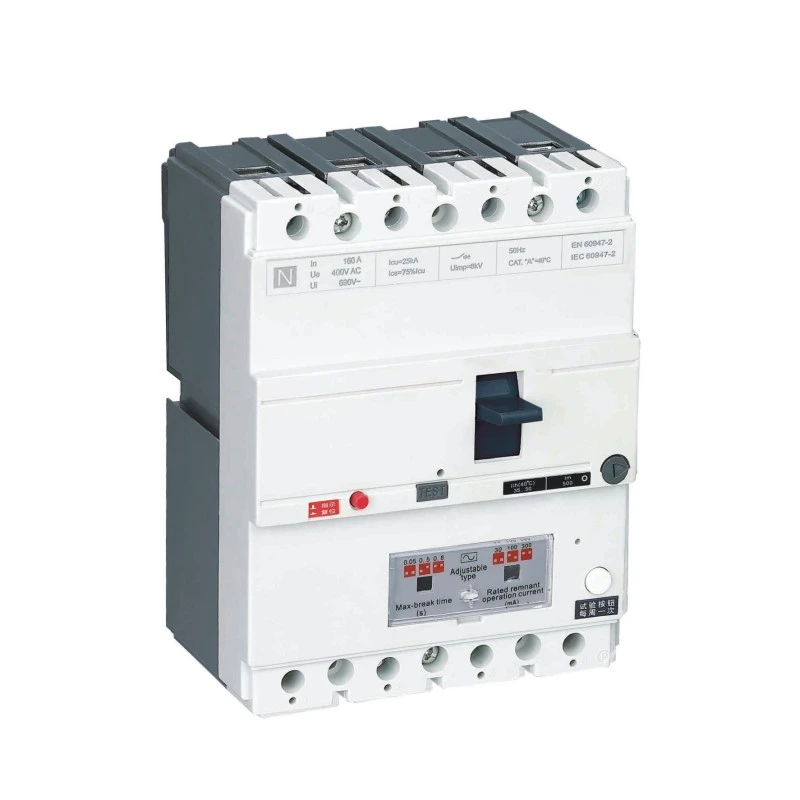

Modell: DAM1L Serie - Earth Leakage MCCB (CBR-Typ MCCB)

Pole: 4P (Standard; 3P verfügbar op Ufro)

Bewäert aktuell (an): 10A - 500A

Bewäert Spannung: 400V / 415V AC, 50Hz

Isolatiounspannung (Ui): 400V (≤160A), 690V (>250A)

Reststrom Astellunge (I△n): 30mA, 100mA, 300mA, 500mA, 1000mA

Upassbarkeet: On-Site Upassung vun I△n an Reeszäit (instantan oder verspéit)

Breaking Kapazitéit Typen:

B Typ: Basis (Inm < 100A)

S Typ: Standard

H Typ: Héich briechen (>160A)

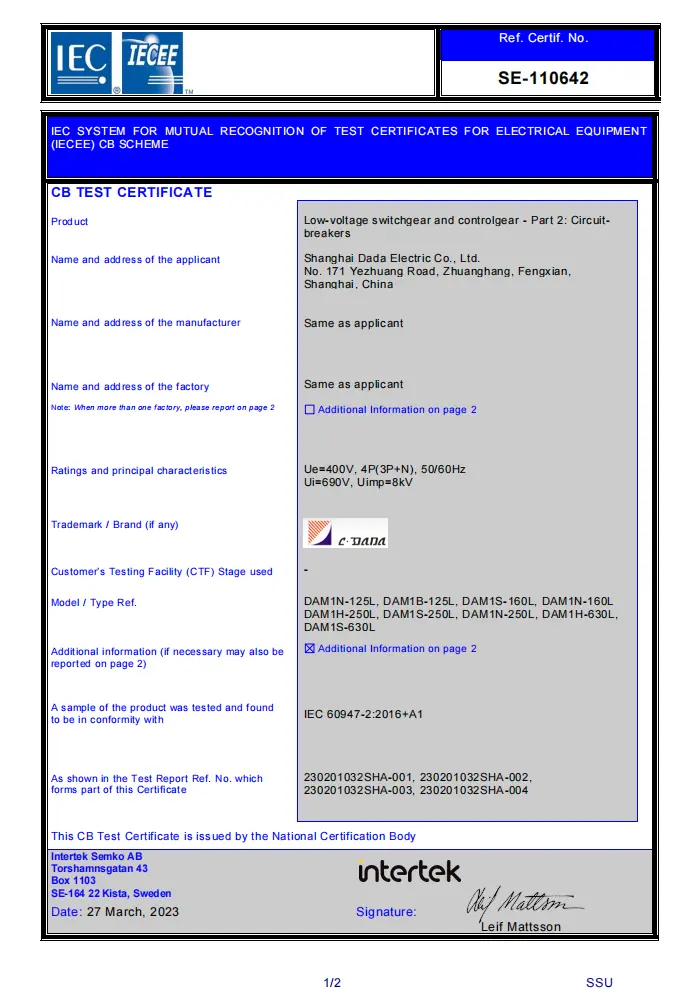

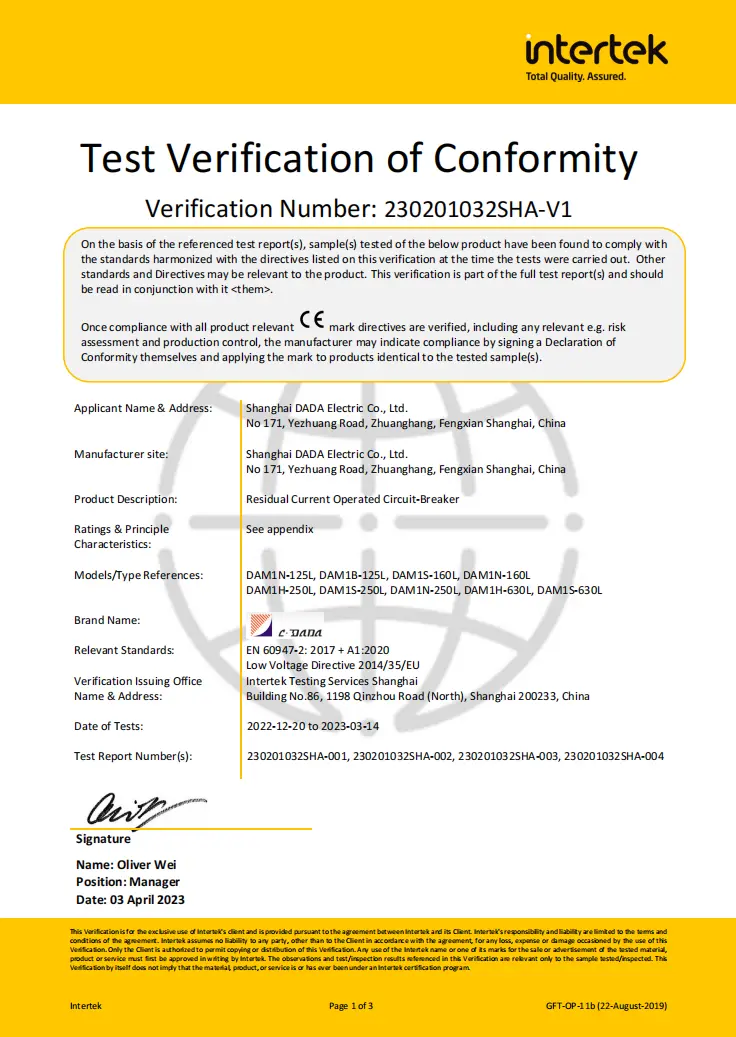

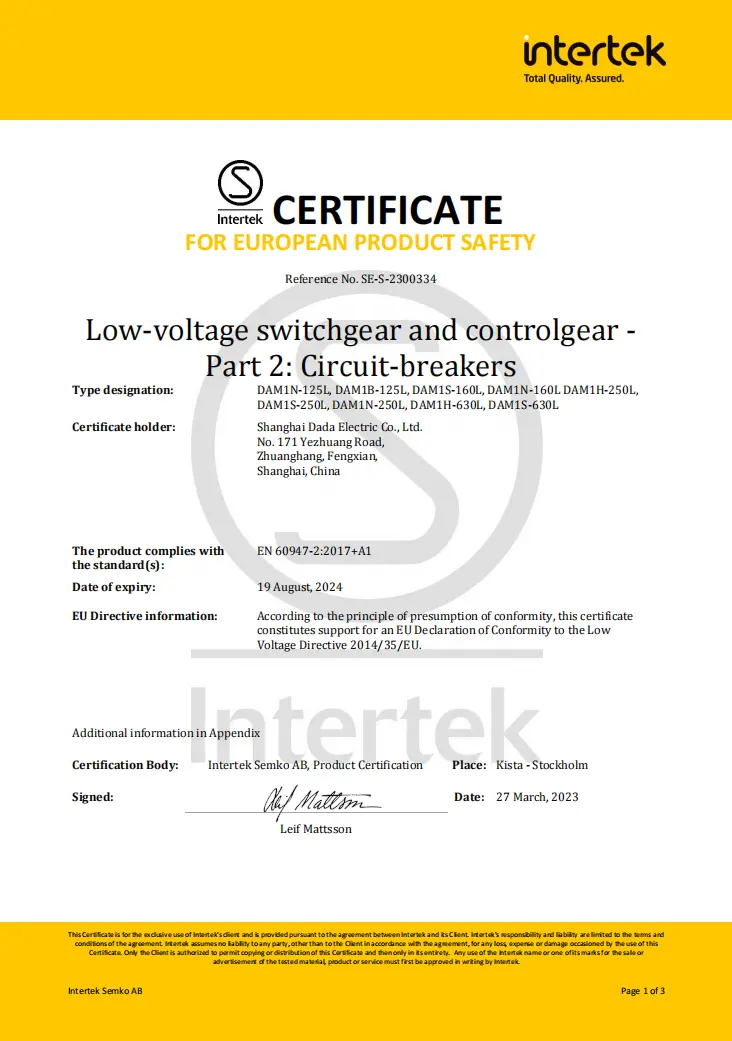

Zertifizéierungen: CE, CB, SEMKO

Schlëssel Features:

★ Multi-Phase ugedriwwen RCD Circuit → Wierker erof ze 50V

★ Separat Haapt- & arcing Kontakter

★ Push-to-Trip Test Knäppchen

★ Upassbar magnetesch Astellung (0,8–1,0×In)

★ Staark EMI / RFI Anti-Interferenz Fäegkeet

★ Voll Accessoire Gamme: shunt Trip, Hëllef / Alarm Kontakter, Rotary Griff

Technesch Informatiounsblat

Earth-Leakage Circuit Breakers (ELCB)

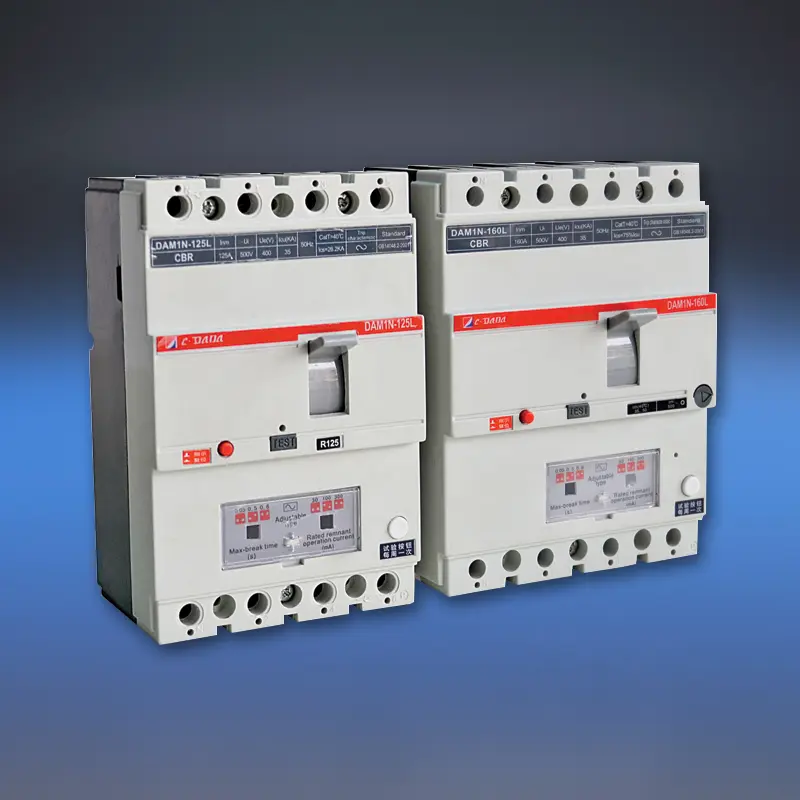

Modell			DAM1-125L			DAM1-160L
Breaking Kapazitéit Code			B	N	S	B	N	S
Bewäertte Stroum vum Frame Gréisst- Inm (A)			125 A			160 A
Bewäert Stroum-In (40,50 oder 55 ℃) (A)			10 - 12,5 - 16 - 20 - 25 - 32 (30) - 40 - 50 - 63 (60) - 80 - 100 - 125A			10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)A
Ui (V)			690 V			690 V
Ue (V)			400V an			400/415 V
Zuel vun Pole			4 p			4 p
Icu (KA)			25	35	50	25	35	50
Ics (KA)			12.5	17.5	37.5	12.5	26.25	37.5
Icm(Peak)/cos ф (KA)			40/0,3	73,5/0,25	105/0.25	41/0,3	73,5/0,25	110/0.25
(I△m)KA/cosф			9/0,5			19/0.5
Reststromschwell (mA)			100-300-500			100-300-500
Zäitverzögerung (ms)			50-500-800			50-500-800
Uimp (V)			10000			8000
Dielectric Properties (V)			2500			3000
Lonisatiounsdistanz (mm)			≤30/0			≤30/0
Ausdauer	Total Cyclen		8000			8000
	Elektresch Liewen		1000			1000
	Mechanesch Liewen		7000			7000
Kategorie (EN 60947-2/IEC 60947-2)	Main Circuit		A/0			A/0
	Auxiliary Circuit		AC-15 Eng			AC-15 Eng
Ënner Volt Fräisetzung			√			√
Shunt Fräisetzung			√			√
Auxiliary Kontakt			√			√
Alarm Kontakt			√			√
Auxiliary Kontakt an Alarmkontakt			√			√
Handle Operatioun Mechanismus			√			√
Elektresch Operatioun Mechanismus			√			√
Terminal Cover			√			√
Phase Seperator			√			√
	W (mm)	3 P	-			-
		4 p	101			120
	L (mm)	3 P	-			-
		4 p	155			120
	H (mm)	3 P	-			-
		4 p	70			70
Gewiicht	Fix Versioun 3P / 4P		-			-
	Plug-an Versioun 3P / 4P		-			-
	Zeechnen Versioun 3P / 4P		-			-

Firwat wielen CDADA MCCB mat Leckage Schutz?

★ Richteg Integréiert Sécherheet

Am Géigesaz zu Add-on RCD Moduler, huet den DAM1L en agebauten, fabrizéierte Leckageschutz - fir perfekt Koordinatioun ze garantéieren an Kompatibilitéitsprobleemer ze eliminéieren.

★ Multi-Phase Power fir RCD Circuit

Fréi RCDs gescheitert wann eng Phase verluer war. Den Design vum CDADA benotzt all Phasen fir d'Schutzelektronik z'ënnerstëtzen, sou datt et och während Phaseverloscht oder schwéieren Ënnerspannung funktionnéiert.

★ Dual Schutz Ziler an engem Apparat

◆ 30mA: Erfëllt IEC Ufuerderunge fir perséinleche Schockschutz

◆ 100mA–1000mA: Verhënnert Isolatiounsdegradatiounsbränn vu klenge, persistente Buedemfehler

★ Field-Adjustable fir Real-World Konditiounen

Fine-tune Empfindlechkeet an Zäit Verspéidung fir d'Stëmmung an naass Ëmfeld ze vermeiden (zB Autowäschen, Bauerenhaff) wärend d'Sécherheet behalen.

★ Industriell-Grade Zouverlässegkeet

Héich Breakkapazitéit (H-Typ), robust Bogentrennung, an IP20+ Terminal Schutz maachen et gëeegent fir haart kommerziell an industriell Astellungen.

★ Global Compliance, Lokale Wäert

Zertifizéiert fir Europa (CE / CB), Nordesch Länner (SEMKO) - ideal fir Exportprojeten - mat kompetitive Präisser vun engem zouverléissege chinesesche Fabrikant.

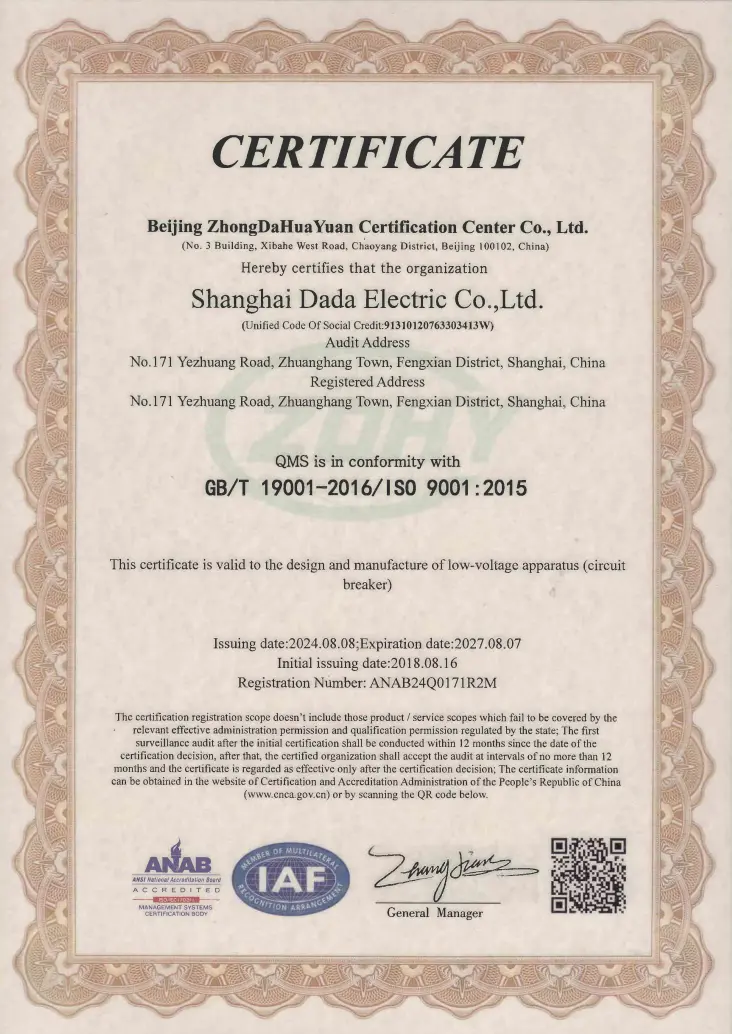

★ Eis Fabrikatiounsanlag ass ënner dem ISO9001:2015 Qualitéitsmanagement System zertifizéiert.

Typesch Uwendungen

High-Rise Residential: Main Akommes oder Buedemplacke (300mA fir Brandrisikoreduktioun)

Tunnel & Subways: Kritesch Infrastruktur erfuerdert Feeler-sécher Leckagedetektioun

Spideeler & Schoulen: 30mA Schutz a naass Beräicher (Laboe, Toiletten)

Industrieanlagen: Motorfeeder mat Buedemfehler Iwwerwaachung

Bauplazen: Temporär Kraaftverdeelung mat Personalschutz

FAQ

Q1: Wat ass den Ënnerscheed tëscht engem Standard MCCB an engem MCCB mat Leckschutz?

A1: E Standard MCCB schützt nëmme géint Iwwerlaascht a Kuerzschluss. D'DAM1L füügt d'Reschtstroum (Äerdleckage) Detektioun - Ausléiser wann de Stroum op de Buedem leeft (z.B. duerch eng Persoun oder beschiedegt Isolatioun), verhënnert elektresche Schock oder Feier.

Q2: Kann ech en 100A MCCB RCD fir perséinleche Schutz benotzen?

A2: Nëmme wann op 30mA gesat. Den nominelle Stroum (100A) definéiert d'Laaschtkapazitéit; der Reschtoffall Kader (I△n) definéiert Sécherheet Funktioun. Fir Schockschutz muss I△n ≤30mA sinn, onofhängeg vun In.

Q3: Firwat brauch de RCD Circuit Multi-Phase Kraaft?

A3: Wann nëmmen eng Phas ugedriwwe gëtt, géif en Eenphasfehler de Leckschutz ausschalten. CDADA's Multi-Phase Design garantéiert datt de RCD aktiv bleift och während Phase Verloscht oder niddereg Spannung (bis 50V) - kritesch fir Sécherheet Kontinuitéit.

Q4: Ass de 4P Leckage MCCB gëeegent fir TT oder TN-S Systemer?

A4: Jo - et ass fir TT, TN-S an IT Systemer entworf. Den 4P Design brécht all Phasen an neutral, essentiell fir TT Systemer wou Neutral net zouverlässeg upstream ass.

Q5: Firwat wielen CDADA iwwer modulare RCD + MCCB Kombinatiounen?

A5: CDADA DAM1L bitt:

● Méi kleng Foussofdrock (integréiert vs. zwee Apparater)

● Garantéiert Koordinatioun (kee Mismatch Risiko)

● Niddereg Käschten & wiring Komplexitéit

● Méi Zouverlässegkeet (eenzel versiegelt Eenheet)

● On-Site Upassbarkeet net méiglech mat fixen Empfindlechkeet RCDs
