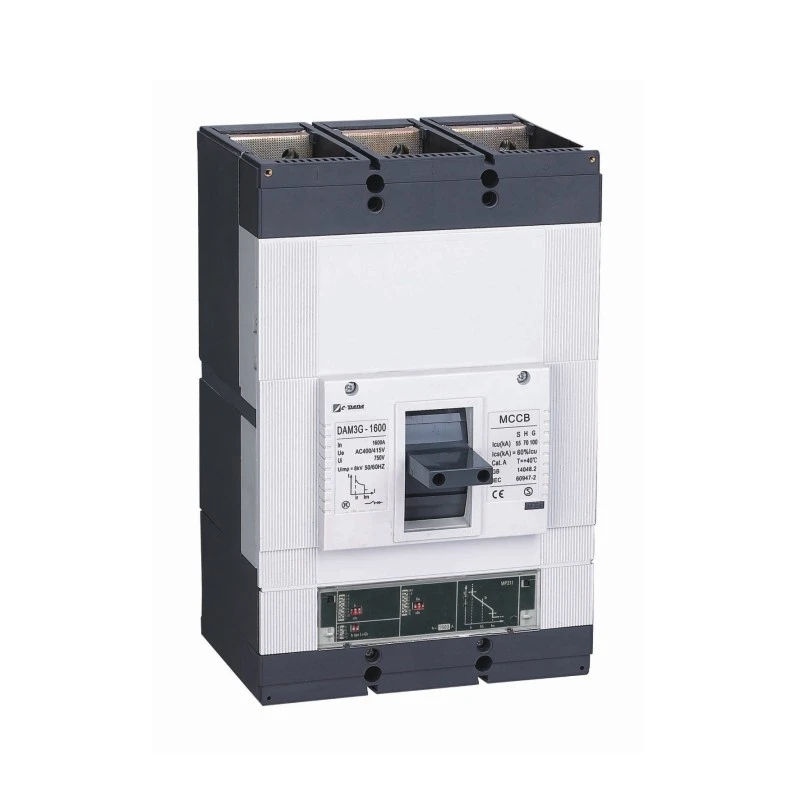

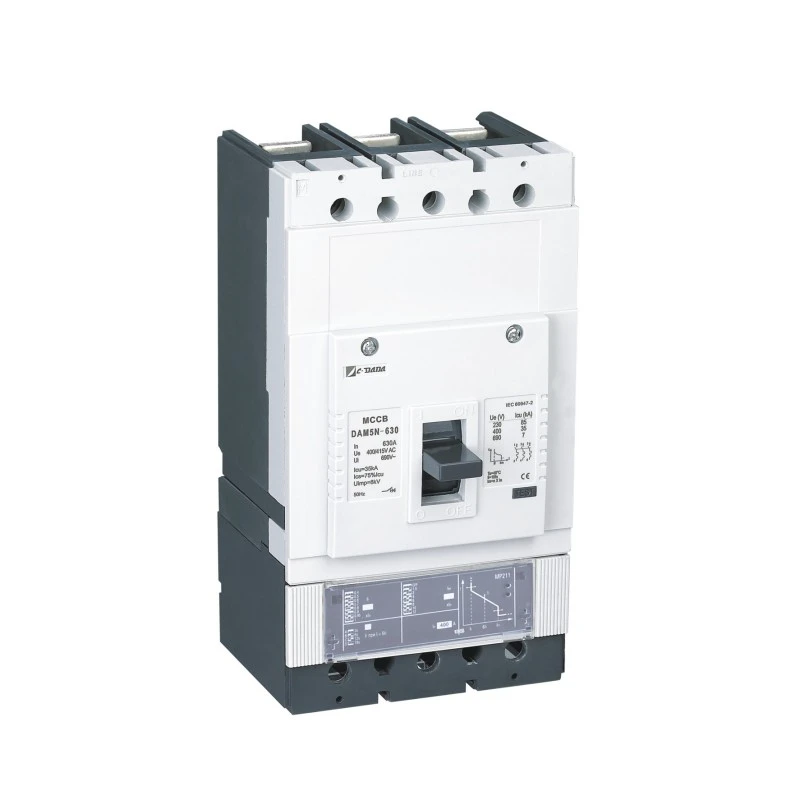

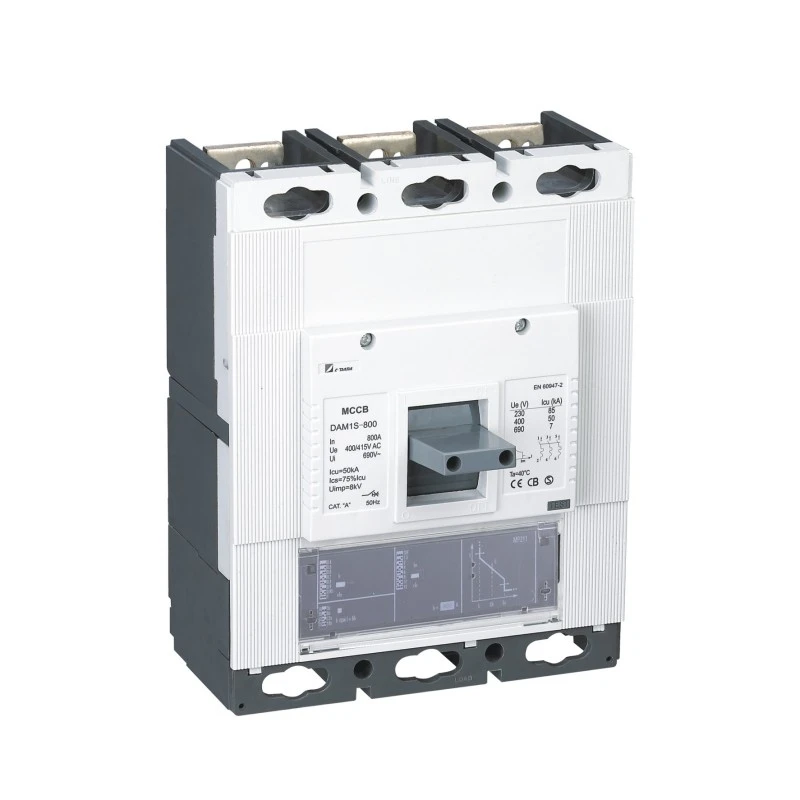

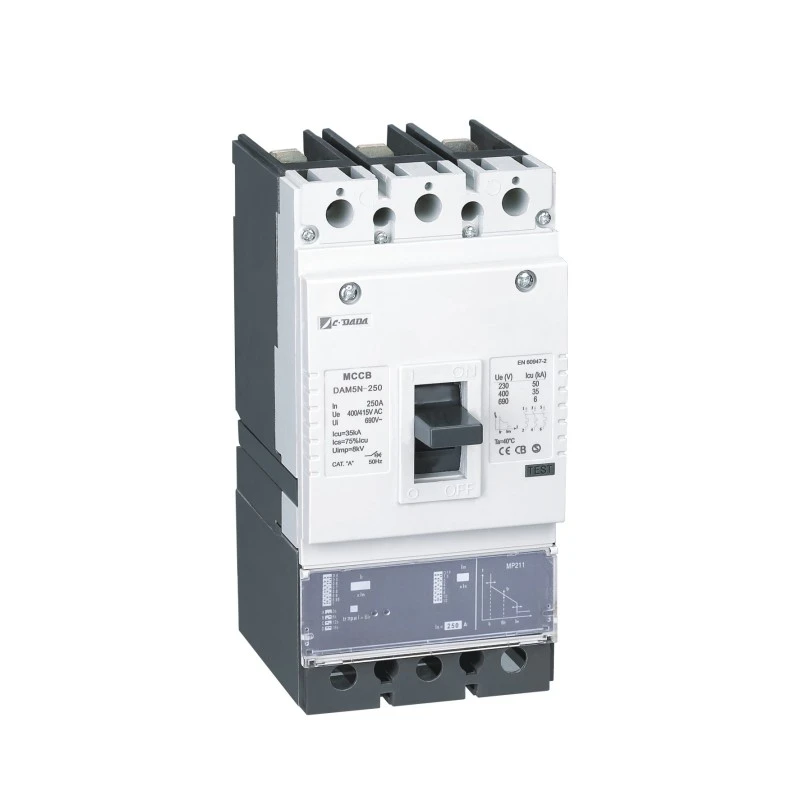

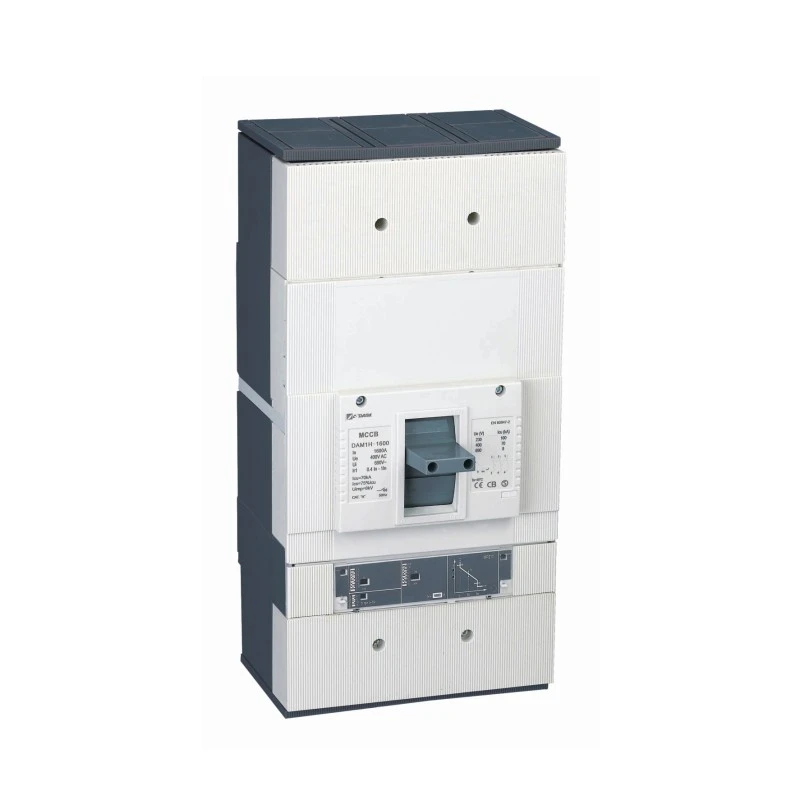

Elektronesch Typ Geformt Case Circuit Breaker

Fir modern Kraaftsystemer, déi Präzisioun, Intelligenz an Zouverlässegkeet erfuerderen, ass den Electronic Type Molded Case Circuit Breaker vu Shanghai DADA Electric CO., LTD. setzt en neie Standard am Low-Volt Schutz. Am Géigesaz zu traditionelle thermesch-magnetesche Breaker benotzt dësen intelligenten MCCB eng Mikroprozessor-baséiert elektronesch Trip-Eenheet fir héich präzis, programméierbar Iwwerstroumschutz ze liwweren - immun géint Temperaturschwankungen.

Mat justierbaren Astellunge vu 40% bis 100% In (thermesch) an 1,5 × bis 12 × In (magnetesch), bitt et oniwwertraff Flexibilitéit fir komplex Koordinatioun an Datenzenteren, Industrieanlagen, Spideeler an erneierbaren Energiesystemer. Bewäert vun 100A bis 1600A bei 400V / 415V, et kombinéiert kompakt Design mat fortgeschratt Funktionalitéit - an enthält e Feeler-sécher Direktrees während extremen Feeler, och wann d'Elektronik klappt.

Schlëssel Spezifikatioune

Modell: CDADA DAM2 / DE Serie (Electronic Type Molded Case Circuit Breaker)

Typ: Elektronesch geformt Case Circuit Breaker

Pole: 3P / 4P

Bewäert Volt (Ue): 400V / 415V AC

Bewäert aktuell (an): 100A - 1600A

Trip Unitéit: Microprocessor-baséiert elektronesch Fräisetzung

Thermesch Upassung (Ir): 40% - 100% vun In

Magnéitesch Upassung (Im): 1,5 × - 12 × In

Virdeeler

★ breet Gamme: 100A bis 1600A (AC)

★ Kompakt Dimensiounen

★ Upassbar thermesch Astellung (40-100%) In.

★ Upassbar magnetesch Astellung (1,5-12 Mol) In.

★ Dréckt op Reesknäppchen Dispositioun.

★ Separat Haapt- an arcing Kontakter

★ Breet Palette vun Accessoiren.

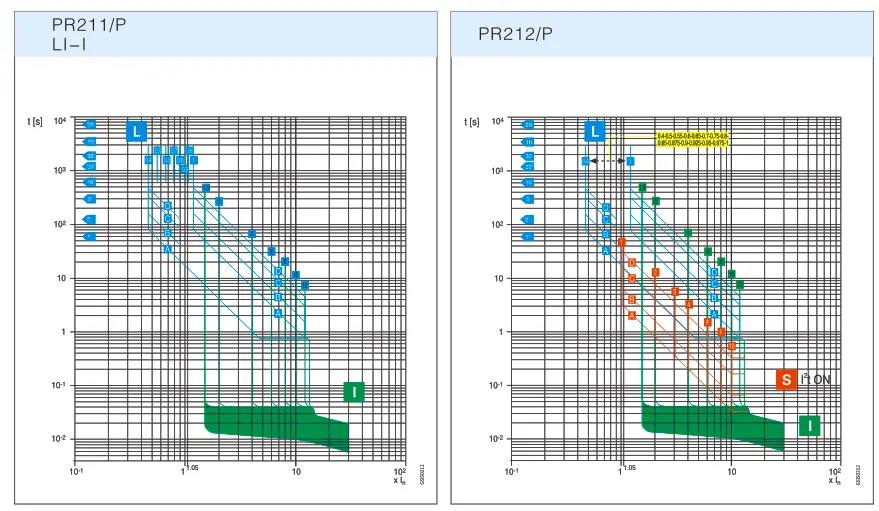

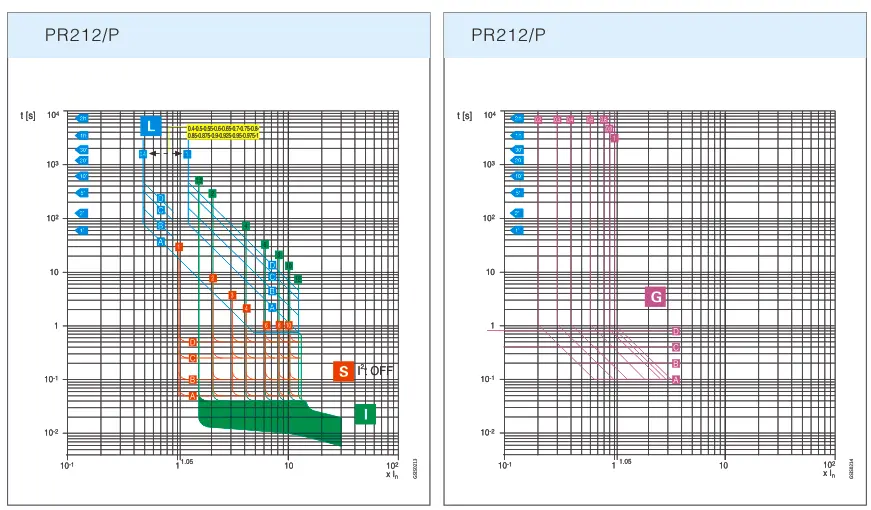

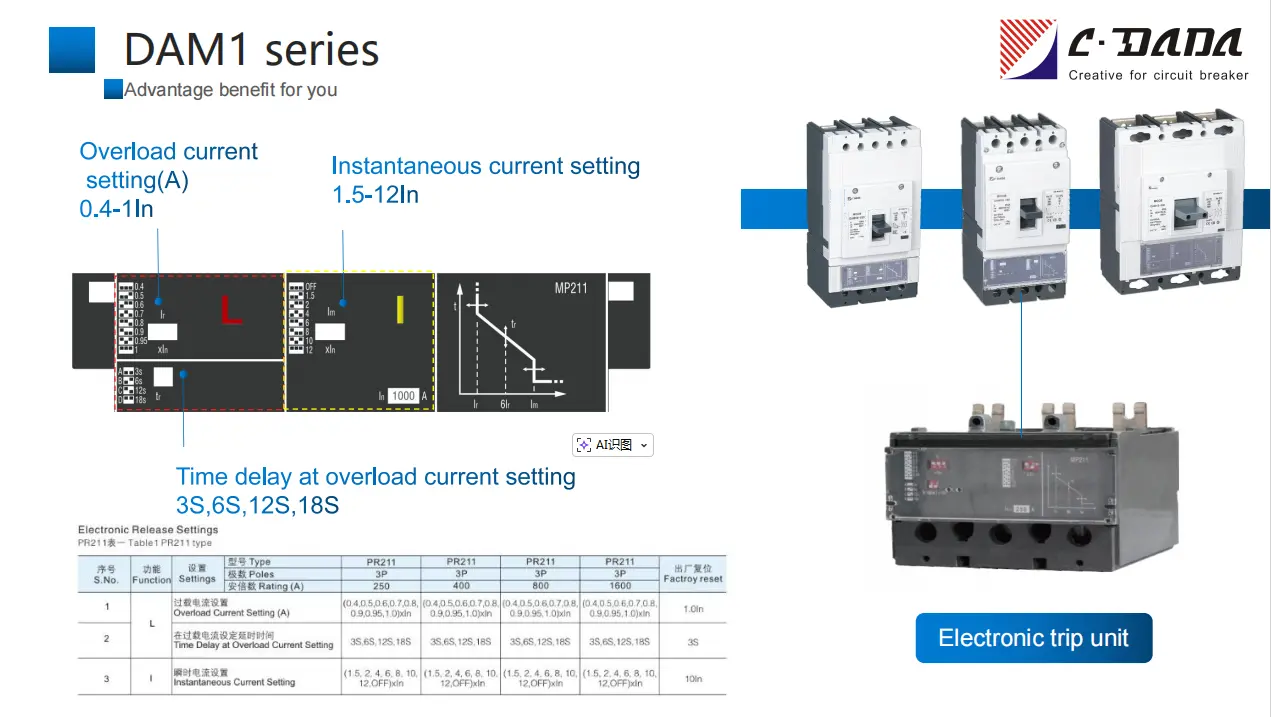

Elektronesch Fräisetzung charakteristesche Curve

Elektresch Parameteren

Dësch 1 PR211 Typ

S.Nr.

Funktioun

Astellungen

Typ

PR211

PR211

PR211

PR211

Factroy zréckgesat

Pole

3 P

3 P

3 P

3 P

Bewäertung (A)

250

400

800

1600

1

L

Iwwerlaascht aktuell Astellung (A)

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

1.0 Eng

2

Zäit Verzögerung bei Iwwerlaascht aktuell Astellung

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S

3

I

Momentan aktuell Astellung

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

10 Eng

Dësch 2 PR212 Typ

S.Nr.

Funktioun

Astellungen

Typ

PR212

PR212

PR212

PR212

Factroy zréckgesat

Pole

3 P

3 P

3 P

3 P

Bewäertung (A)

250

400/630

800

1600

1

L

Iwwerlaascht aktuell Astellung (A)

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

1.0 Eng

2

Zäit Verzögerung bei Iwwerlaascht aktuell Astellung

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S

3

S

Short Circuit Current Setting (A)

(1, 2, 3, 4, 6, 8, 10, OFF)xIn

(1, 2, 3, 4, 6, 8, 10, OFF)xIn

(1, 2, 3, 4, 6, 8, 10, OFF)xIn

(1, 2, 3, 4, 6, 8, 10, OFF)xIn

6 an

4

Zäit Verzögerung bei Kuerzschluss aktuell Astellung

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0.1S

5

I

Momentan aktuell Astellung

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

10 Eng

6

G

Ground Fault Current Setting (A)

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF)xIn

1.0 Eng

7

Zäit Verzögerung bei Grondfehler Astellung

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,4S

8

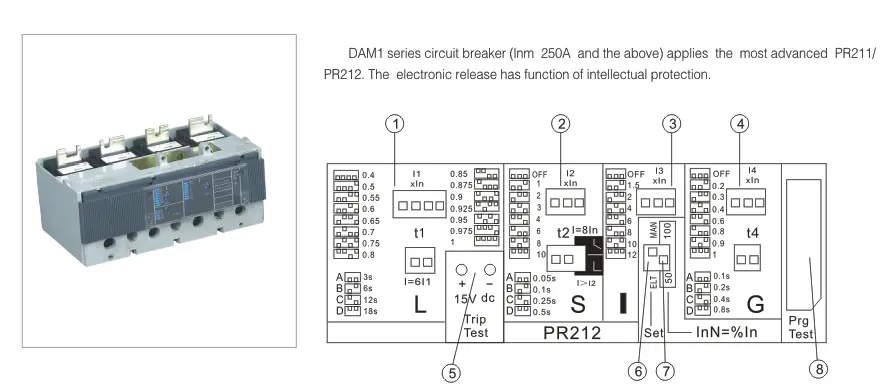

Auswiel vun elektreschen oder elektronesche Parameteren

Funktioun SET (Schalter ELT/MAN)

9

Benotzt fir Parameteren vum Dipschalter vun der Nulllinn ze setzen

InN=%In,schalter 50/100

10

Socket fir Verbindung Miessapparat

Panel Socket

Firwat wielen CDADA Electronic MCCB?

★ Richteg Intelligenz, Net nëmmen Automatisatioun
De Mikroprozessor analyséiert kontinuéierlech aktuell Welleformen, erméiglecht präzis Inverszäit, definitiv Zäit an instantane Schutz - ouni Drift wéinst Hëtzt oder Alterung.

★ Fail-Safe Design
Och wann den elektronesche Circuit fällt, suergt en direkten elektromagnetesche Latch datt de Breaker während schwéiere Kuerzschaltungen ausléist - entsprécht IEC 60947-2 Sécherheetsredundanz Ufuerderunge.

★ Superior Koordinatioun
Ultra-breet Upassungsbereich (40–100% Ir, 1,5–12× Im) erlaben perfekt Koordinatioun mat Upstream / Downstream Apparater - miniméiert Ausfallzonen.

★ Zukunft-Proof Infrastruktur
Kompatibel mat optionalen Kommunikatiounsmoduler (Modbus RTU, Profibus) fir Integratioun an Building Management Systemer (BMS) oder Smart Grids.

★ Global Qualitéit, kompetitiv Präis
Hiergestallt ënner ISO 9001 zu Shanghai, mat internationalen Zertifizéierungen - bitt europäesch Leeschtung op asiatesch Käschteeffizienz.

★ Mir hunn en engagéierten Team vun 15 Ingenieuren déi sech op d'Produktentwécklung, d'Verbesserung an d'Personaliséierung konzentréiert.

Ideal Uwendungen

Data Centers: Verhënnert Kaskadfehler mat präzis selektiven Ausléiser

Spideeler: Sécherstellen onënnerbrach Kraaft fir Liewen-Ënnerstëtzung Systemer

Industriell Automatioun: Koordinéiert mat VFDs, Softstarter, a Robotik

Solar- / Windfarm: Upasst un variabel Generatiounsprofile

Smart kommerziell Gebaier: Aktivéiert Energie Iwwerwachung ouni extra Meter

Oft gestallte Froen (FAQ)

Q1: Wat mécht en elektroneschen MCCB anescht wéi en thermesch-magnetesche?

A1: Elektronesch Typ Geformt Case Circuit Breakers benotzen e Mikroprozessor fir Stroum ze analyséieren an Ausléiser mat héijer Präzisioun auszeschléissen. Si sinn net vun der Ëmgéigend Temperatur beaflosst, bidden méi breet Upassungsberäicher a kënne Lastdatenprotokoller ubidden - am Géigesaz zu Bimetal / Solenoid-baséiert thermesch-magnetesch Typen.

Q2: Ass den 1600A elektroneschen MCCB an enger 4-Pol Konfiguratioun verfügbar?

A2: Jo - all CDADA elektronesch MCCBs vu 250A bis 1600A sinn a béid 3P an 4P Versioune verfügbar.

Q3: Wat geschitt wann d'elektronesch Trip Eenheet während enger Kuerzschluss fällt?

A3: De Breaker enthält e mechanesche Backup: während extreme Feelerstroum (> 12 × In), e magnetesche Latch ausléist direkt Ouverture - garantéiert Sécherheet och mat Elektronik offline.

Q4: Kann ech Echtzäit aktuell Wäerter iwwerwaachen?

A4: Jo - d'elektronesch Trip-Eenheet weist momentan, Max, min, an duerchschnëttlech Stroum iwwer wieltbar Zäitfenster (z.B. 24h), nëtzlech fir Energieverwaltung.

Q5: Firwat wielen CDADA iwwer aner intelligent MCCB Marken?

A5: CDADA bitt:

● Richteg Dual-Range Upassbarkeet (vill Konkurrenten limitéieren Im op ≤10×)

● Fail-safe mechanesch Backup (net all "elektronesch" MCCBs hunn dëst)

● Kompakt Gréisst - passt legacy Paneele ouni Ännerung

● Staark global Zertifizéierungsportfolio (ASTA, KEMA, CE)

● OEM-frëndlech Präisser mat technescher Ënnerstëtzung op Englesch
